Renovare fără conducte mari Bloc de apartamente OMU 93, Berna (Elveția)
Un fost centru de cercetare și bloc de birouri transformat în apartamente moderne. Pentru a finaliza reabilitarea clădirii, era necesară o capacitate de drenaj semnificativ mai mare din aceleași conducte înguste, respectând în același timp cele mai înalte cerințe de izolare fonică. Noul sistem Geberit Silent-db20 SuperTube a îndeplinit toate cerințele.
De la clădiri de birouri la apartamente în blocuri turn

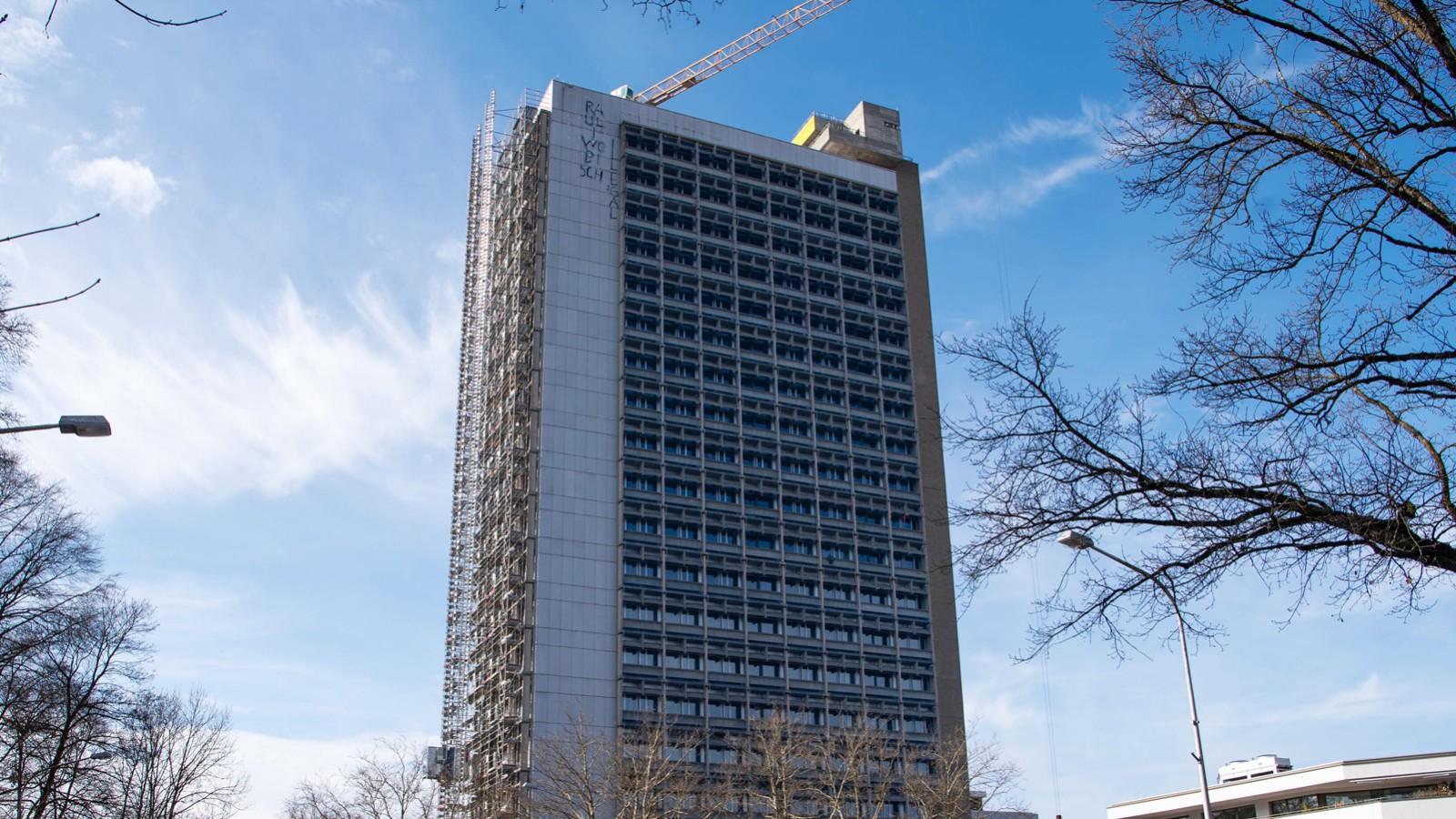

Clădirea OMU 93 se află la periferia orașului Berna și a fost inspirată de stilul arhitectului elvețiano-francez Le Corbusier.

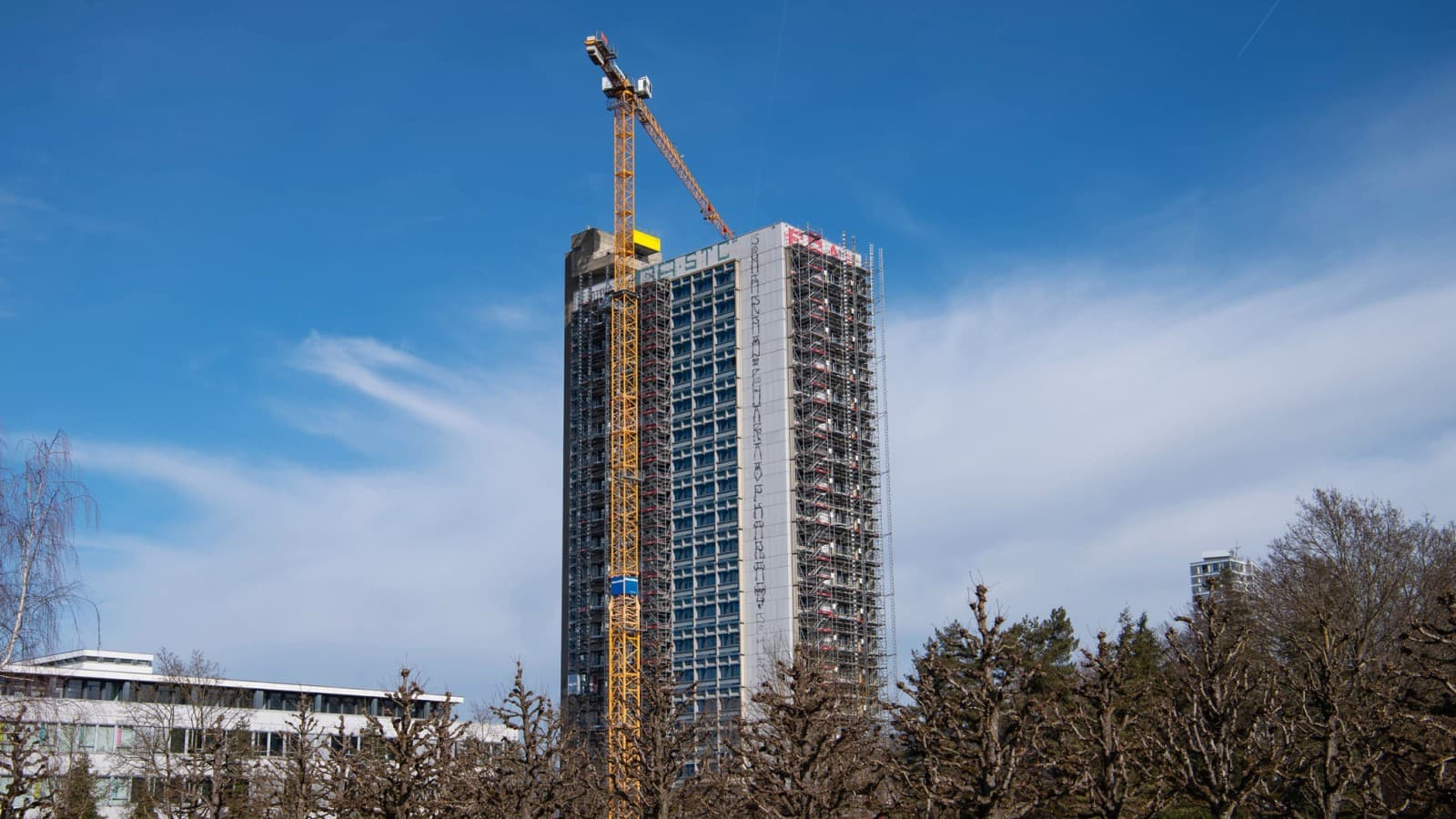

Impresionanta structură din beton aparent a fost finalizată la începutul anilor 1970 ca centru de cercetare și utilizată de fosta companie de comunicații monopolistă de stat PTT pentru îmbunătățirea telecomunicațiilor. Acesta a fost scopul clădirii până în 2014, după care a fost utilizată pentru scurt timp de mici întreprinderi și instituții culturale.
În prezent, există aproximativ 90 de apartamente moderne distribuite pe 17 etaje și diverse spații publice la parter, care au reînnoit zona.
Sistemul de drenare Geberit Silent-db20 SuperTube a îndeplinit cerințele ridicate ale proiectului.
Prezentare generală a proiectului
Conversie în 87 de apartamente
Clădirea a fost complet demolată și transformată dintr-un bloc de birouri într-o clădire rezidențială. Anumite constrângeri structurale nu au putut fi modificate.
Performanță îmbunătățită cu Geberit Silent-db20 SuperTube
Statica a impus dezvoltatorilor să păstreze conductele de drenaj înguste existente. Tehnologia Geberit SuperTube oferă o capacitate excelentă de drenaj și necesită foarte puțin spațiu.
Cerințe mai ridicate privind izolarea fonică
Geberit Silent-db20 SuperTube îndeplinește cerințele stricte privind izolarea fonică în clădirile rezidențiale.
Câștig suplimentar: instalare rapidă
Instalare cu până la 40% mai rapidă, cu dimensiuni mai mici ale țevilor și fără țeavă secundară de ventilație.
Mărturia unui client
Clădirile utilizate în scopuri rezidențiale necesită o capacitate de drenaj semnificativ mai mare decât birourile. Modificarea dimensiunilor conductelor existente era însă exclusă, atât din motive structurale, cât și pentru că nu doream să reducem dimensiunile spațiului de locuit, care era foarte scump. La toate acestea se adăugau cerințele stricte privind izolarea fonică. Geberit Silent-db20 SuperTube a apărut exact la momentul potrivit și ne-a rezolvat problema.
Aveți un proiect similar? Vom găsi soluția potrivită pentru dvs.
Ce a necesitat proiectul Drenaj de mare capacitate cu izolare fonică
Transformarea clădirii într-un spațiu rezidențial a însemnat că rata de descărcare necesară a trebuit să fie mărită. În același timp, au trebuit îndeplinite și cerințe stricte de izolare fonică.
Pentru a crește debitul, ar fi fost necesare, de obicei, dimensiuni ale conductelor cuprinse între d135 și d160, cu o conductă secundară de ventilație suplimentară. Cu toate acestea, dimensiunea conductelor nu a putut fi modificată din motive statice.
Compania de proiectare sanitară Probst + Wieland s-a confruntat astfel cu o provocare majoră în ceea ce privește drenajul clădirii.
Soluția Geberit Geberit Silent-db20 SuperTube
Geberit a putut oferi companiei de proiectare sanitară Probst + Wieland soluția perfectă cu sistemul de drenaj Geberit Silent-db20 SuperTube.

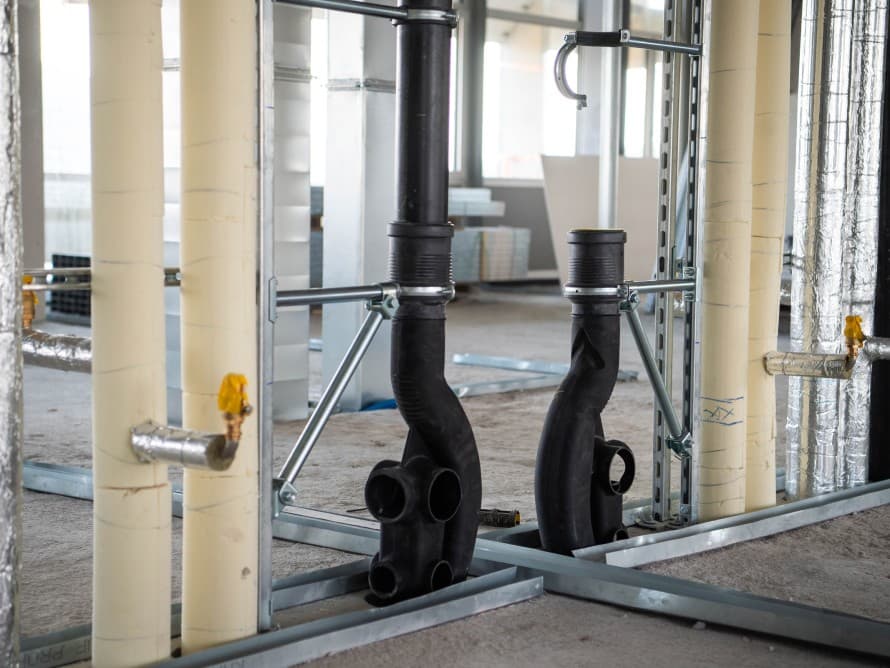

Țevile de evacuare Geberit Silent-db20, cu izolare fonică ridicată, asigură o scurgere silențioasă și eficientă, în timp ce tehnologia SuperTube economisește spațiu în conducte. În plus, proiectarea întregului sistem de drenaj a fost incredibil de ușoară.
- În ciuda înălțimii clădirii și a numărului mare de unități rezidențiale, dezvoltatorul a atins rata crescută de evacuare cu doar câteva coloane de evacuare – fără conducte de ventilație paralele.
- În cazul în care conductele își schimbă direcția, nu este necesar un bypass pentru zona de conectare interzisă.
- Proiectul a necesitat doar țevi d110 în loc de țevi de evacuare cu dimensiuni d135 sau d160.
Un alt avantaj a fost ușurința și eficiența instalării conductelor continue fără ventilație secundară în canalele înguste. Timpul de instalare a fost cu aproximativ 30-40% mai scurt decât în cazul unei soluții convenționale.
Date & cifre legate de proiect
Geberit know-how
Produse Geberit utilizate
- Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube este conceput pentru drenajul în clădiri înalte. Acesta îndeplinește cerințe stricte de izolare fonică, economisește spațiu și are o performanță de drenaj ridicată de 12 l/s.
Profil
Profil
Client: Turidomus (fundație pentru investiții imobiliare)
Arhitect: LYRA
Design: Guggisberg Kurz AG
Numărul etajelor: 17
Unități rezidențiale: 87
Finalizare: 2026
