Geberit Mapress Cupru Fitinguri pentru țevi de cupru
Materialul clasic pentru instalațiile de conducte

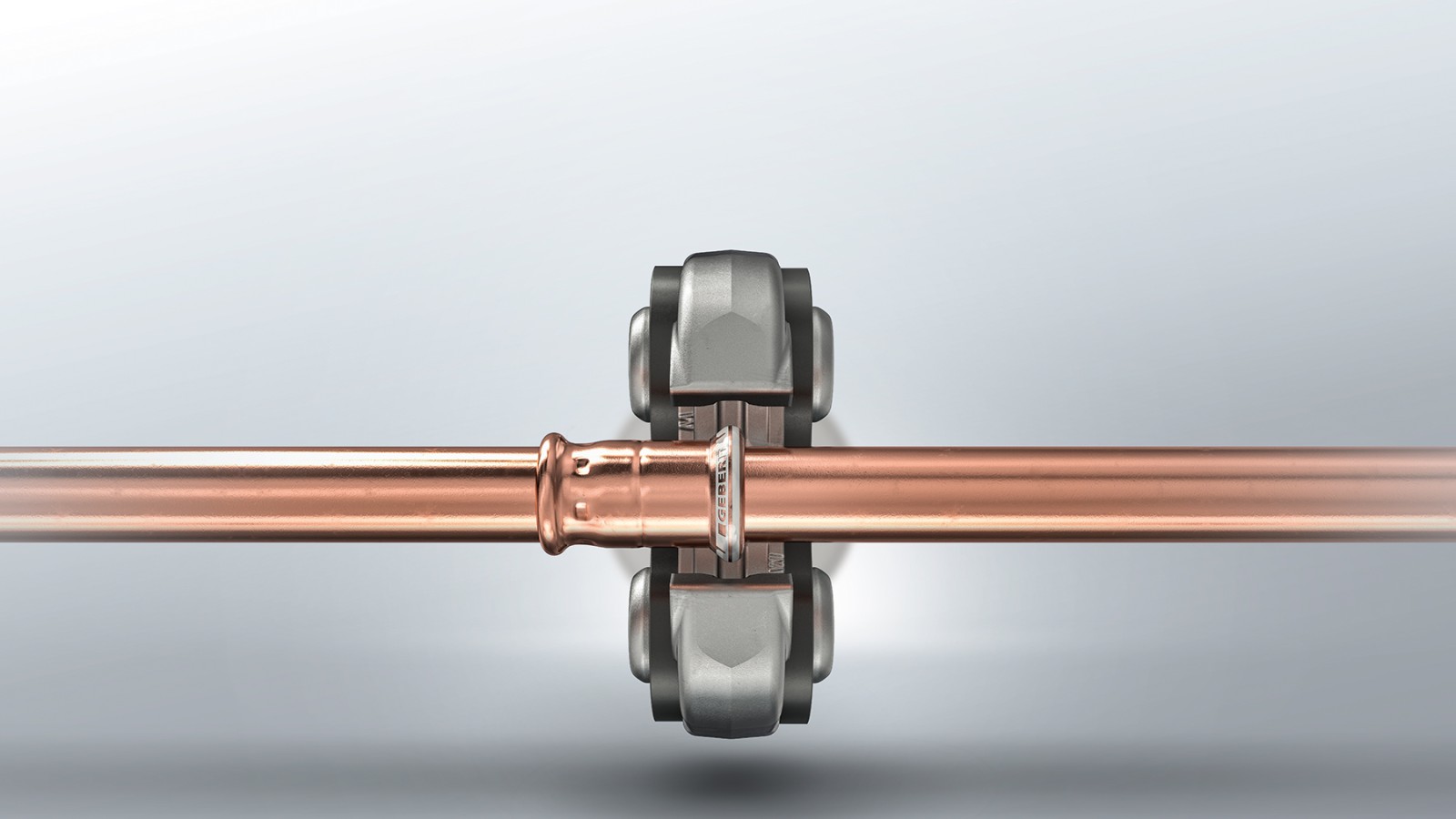

Mulți instalatori încă folosesc cuprul. Geberit Mapress Cupru este foarte ușor de presat – fără lipire – iar instalarea sa este rapidă și sigură.
Singurele produse pe care Geberit le oferă din cupru sunt fitingurile. Acestea pot fi combinate cu țevi de cupru disponibile în comerț. Pentru aplicații specifice sunt concepute diferite inele de etanșare.
Sistemul Geberit Mapress Copper este potrivit pentru o gamă variată de aplicații în domeniul gazelor. Pentru utilizarea cu gaze combustibile, oferim o gamă completă de racorduri cu presare, prevăzute cu inele de etanșare galbene din cauciuc acrilonitril-butadienic hidrogenat (HNBR), marcaj galben și capac de protecție galben.
Principalele aplicații și domenii de utilizare
Geberit Mapress Copper este potrivit pentru următoarele aplicații:
Instalații de apă potabilă
Geberit Mapress Copper este utilizat în mod obișnuit pentru instalațiile de apă potabilă.
Combustibili și uleiuri pentru motoare
Geberit Mapress Cupru poate fi utilizat atât pentru uleiuri minerale și lubrifiante, cât și pentru carburanți.
Gaze industriale
Geberit Mapress Cuoru (Gaz) dispune de toate omologările necesare pentru gazele combustibile, în conformitate cu standardul DVGW G 260.
Prezentare generală Geberit Mapress Cupru
Fapte și cifre
Prezentare generală a sortimentului
- 11 diametre nominale, de la d12 la d108
- Aproximativ 500 de accesorii
- Adaptor MasterFix pentru racorduri cu înșurubare etansă, fără unelte, la instalații sanitare Geberit
Dimensiuni
Compatibilitatea cu țevile de cupru
Singurele produse din cupru oferite de Geberit sunt fitingurile. Acestea sunt compatibile cu următoarele țevi de cupru disponibile în comerț. Geberit recomandă utilizarea țevilor de cupru conforme cu standardul DIN EN 1057.
| Lățime nominală(DN) | Dimensiuni d x s (mm) | Rezistența admisibilă a conductelor în conformitate cu standardul EN 1173 | ||
|---|---|---|---|---|
| R220 (cuprat) | R250 (jumătate dur) | R290 (dur) | ||
| 10 | 12.0 x 0.8 | |||
| 12.0 x 1.0 | ||||
| 12 | 15.0 x 1.0 | |||
| 15 | 18.0 x 1.0 | |||
| 20 | 22.0 x 1.0 | |||
| 25 | 28.0 x 1.0 | |||
| 28.0 x 1.5 | ||||
| 32 | 35.0 x 1.2 | |||
| 35.0 x 1.5 | ||||
| 40 | 42.0 x 1.2 | |||
| 42.0 x 1.5 | ||||
| 50 | 54.0 x 1.5 | |||
| 54.0 x 2.0 | ||||
| 65 | 76.1 x 2.0 | |||
| 80 | 88.9 x 2.0 | |||
| 100 | 108.0 x 2.5 | |||
Geberit nu comercializează țevi din cupru. Se folosesc de obicei următoarele modalități de livrare:
- R220: colace
- R250: tije
- R290: tije
Fitinguri
Fitinguri disponibile

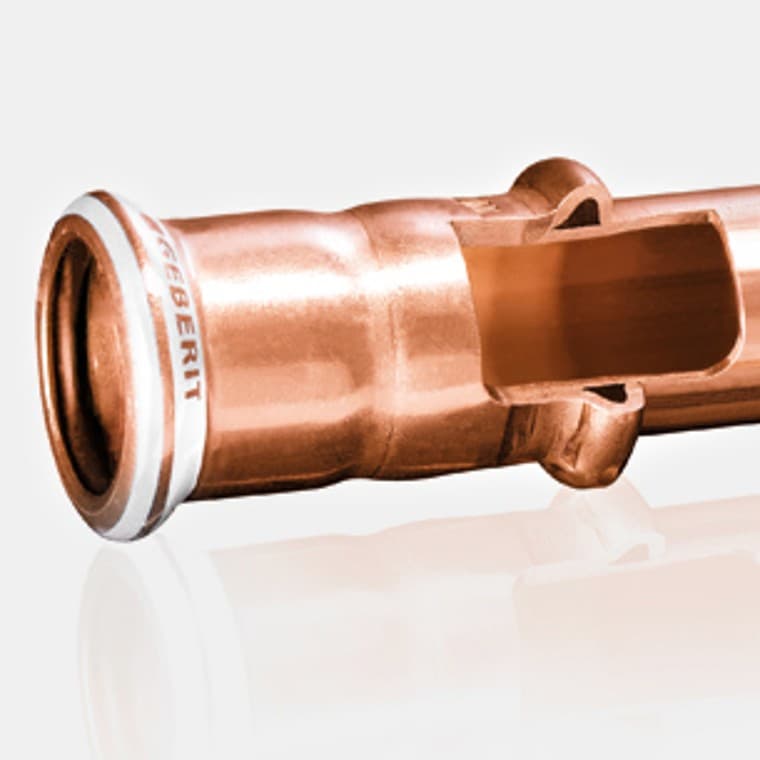

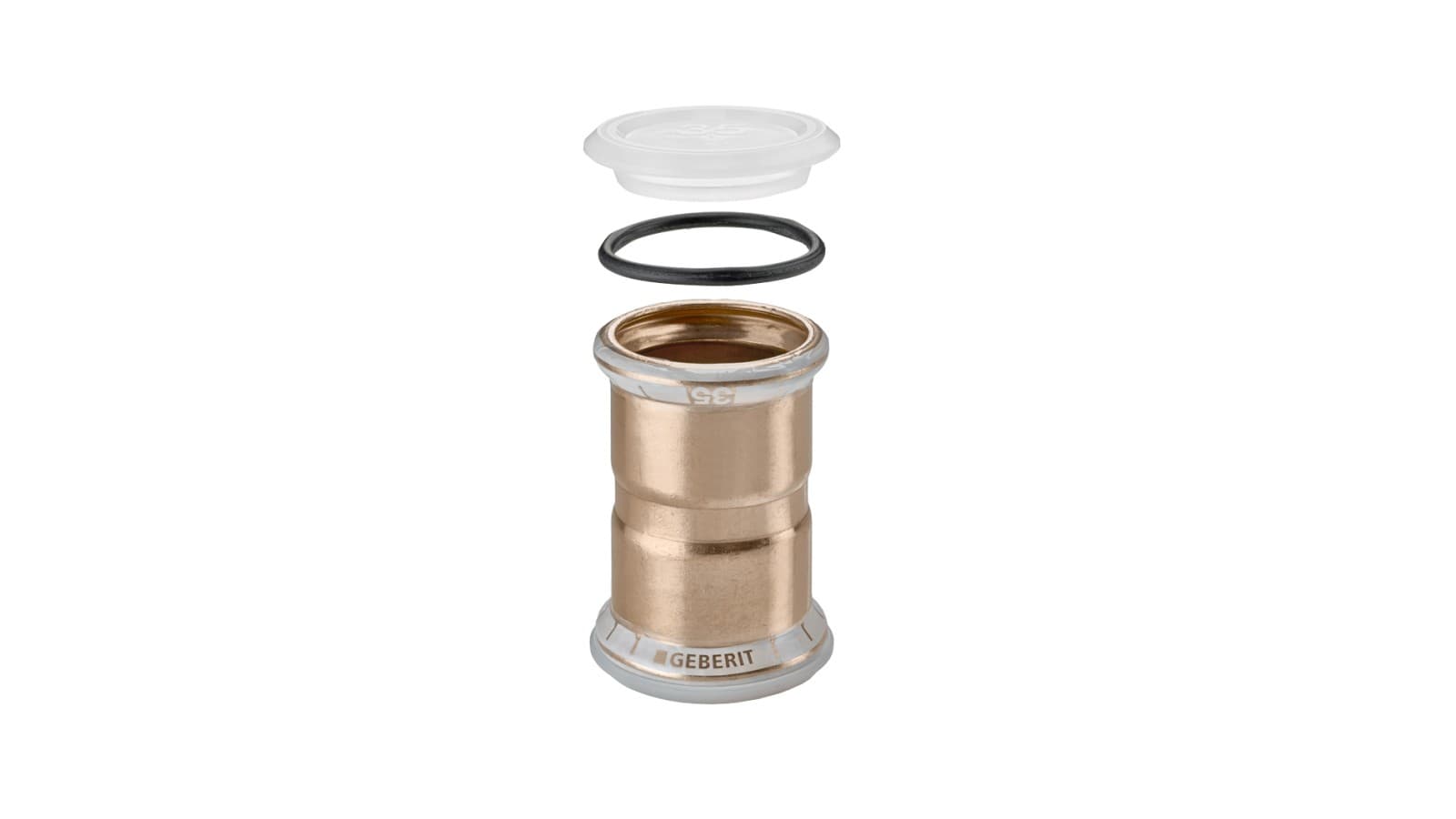

Fitinguri de presare Geberit Mapress Cupru
- Cu-DHP aliaj

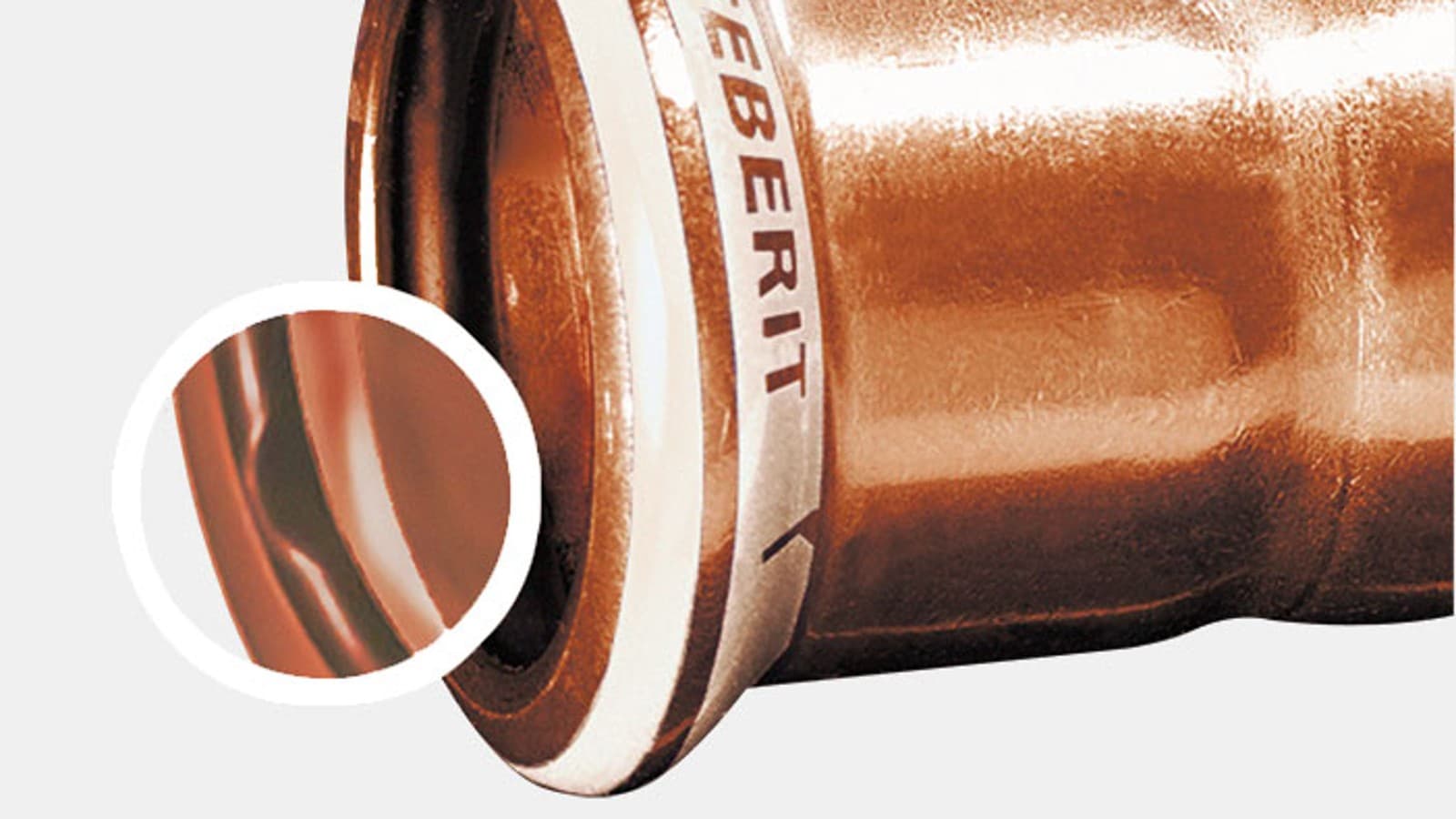

- Indicator alb de presare pentru a verifica dacă racordul a fost presat corect
- Marcarea materialului din cupru prin intermediul unui indicator alb de presare
- Dimensiunea imprimată pe indicatorul de presare
- Dopul de protecție împiedică murdărirea racordurilor
- Poate fi combinat cu alte sisteme de alimentare Geberit

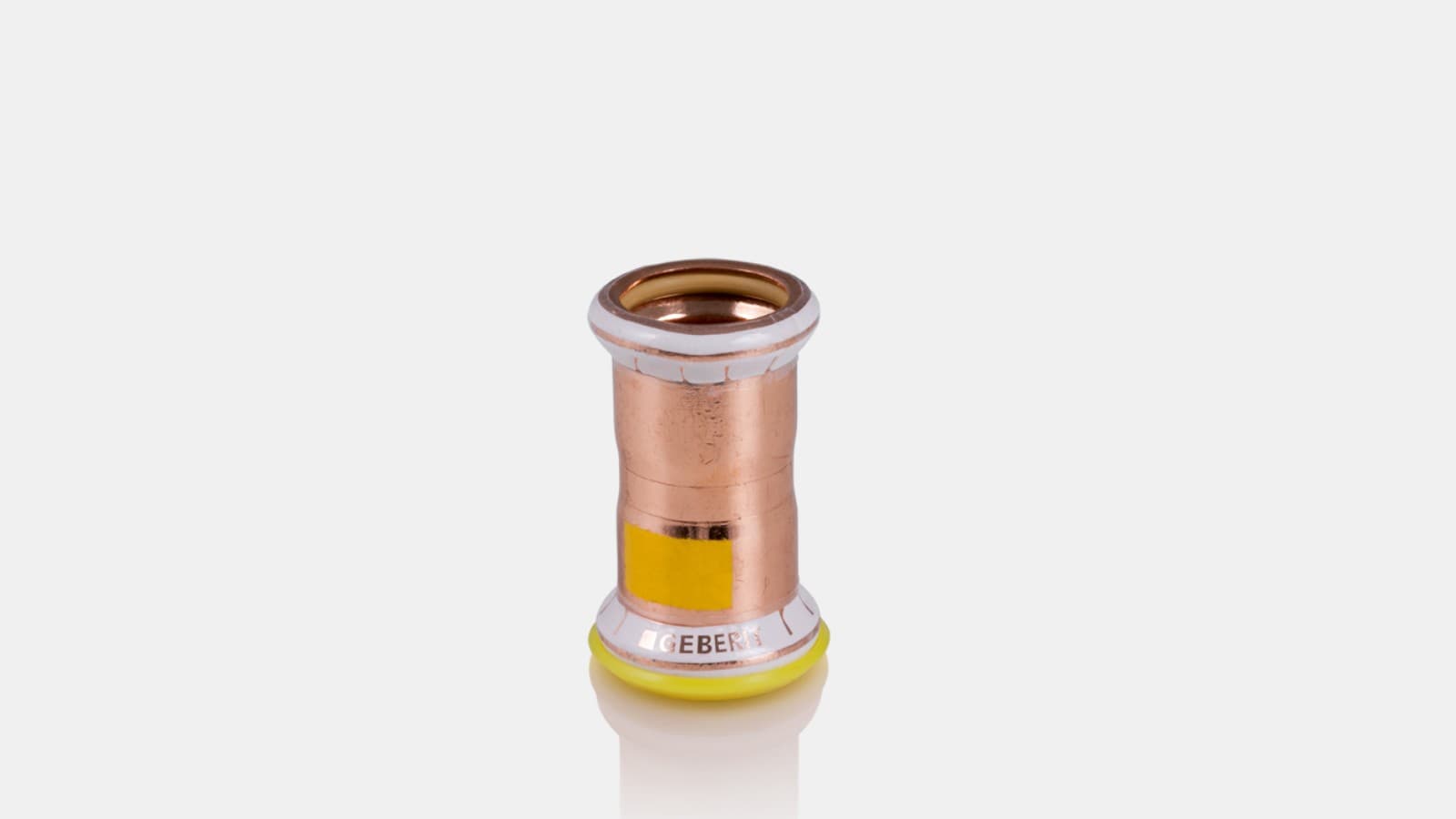

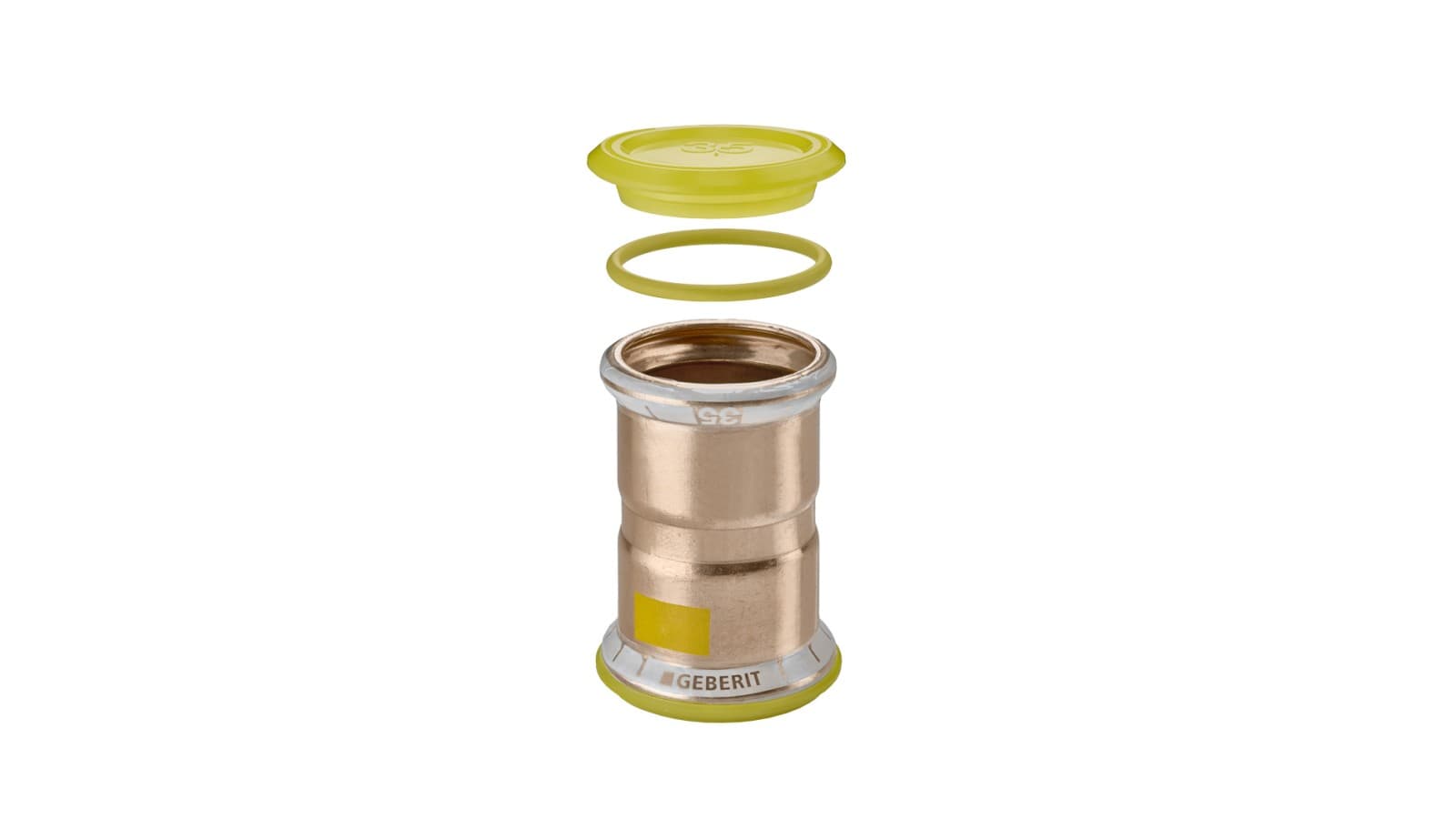

Geberit Mapress Cupru (Gaz)
- Cu-DHP aliaj
- Potrivit pentru utilizarea cu gaze combustibile
- Apăsarea indicatorului pentru a verifica dacă fitingul a fost presat corect
- Marcarea materialului din cupru prin intermediul unui indicator alb de presare
- Marcaj galben pe racord
- Inel de etanșare galben din HNBR și dop de protecție galben, destinate utilizării cu gaze combustibile
- Disponibil în dimensiuni de la d12 la d54

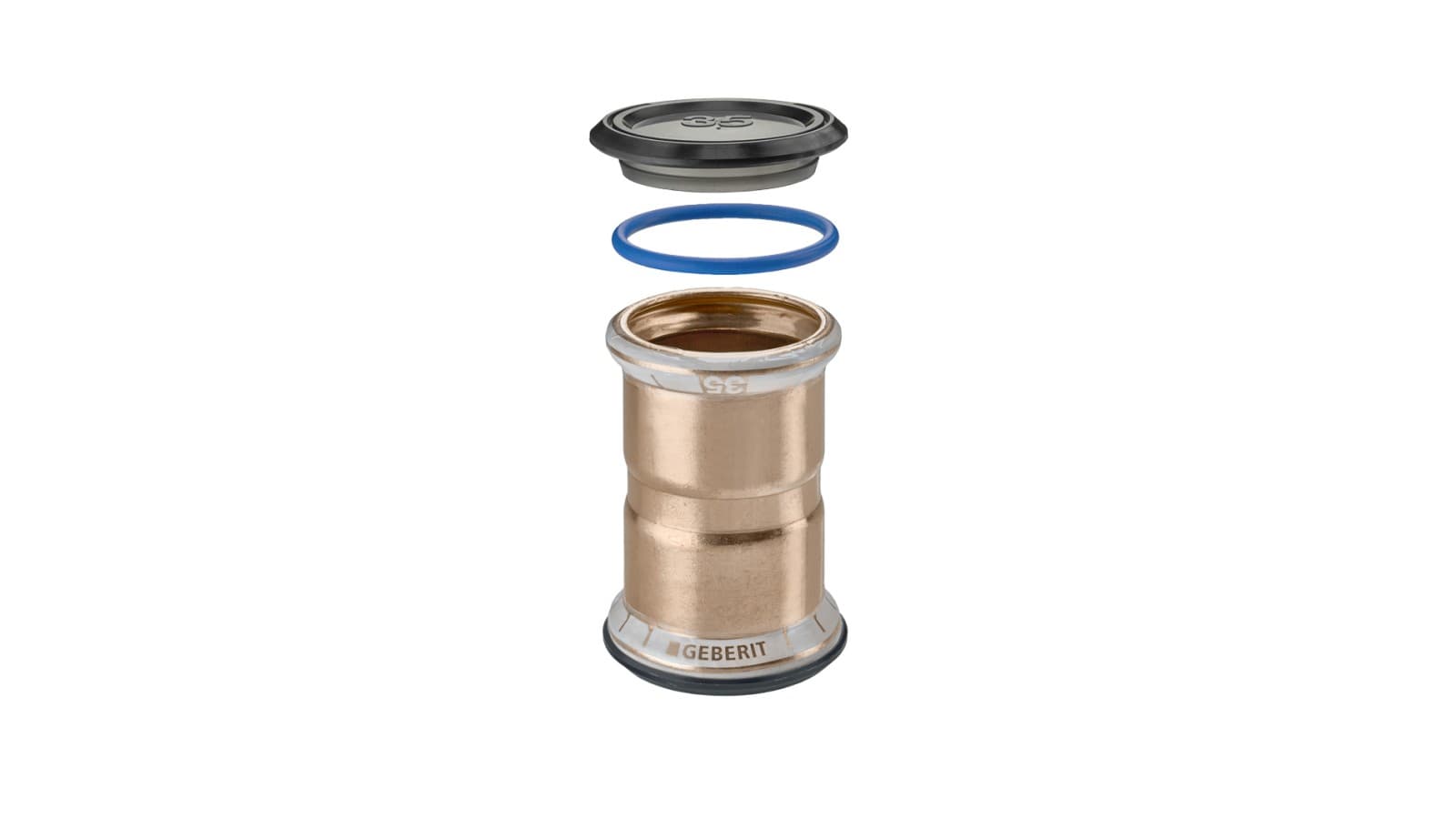

Geberit Mapress cupru, FKM, albastru
- Cu-DHP aliaj
- Potrivit pentru utilizarea cu medii care conțin ulei și pentru alte cerințe speciale
- Apăsarea indicatorului pentru a verifica dacă racordul a fost presat corect
- Indicator alb de presare pentru marcarea materialelor din cupru
- Marcaj galben pe racord
- Inel de etanșare albastru din FKM și dop de protecție negru, destinate utilizării cu medii care conțin ulei și în cazul altor cerințe speciale.
- Disponibil în dimensiuni de la d15 la d54
Etanșări
Inele de etanșare disponibile
Pentru aplicații speciale se utilizează și alte materiale pentru inelele de etanșare. Geberit oferă, de asemenea, o gamă largă de fitinguri cu inele de etanșare preinstalate. Acest lucru permite economisirea atât a timpului, cât și a efortului în timpul instalării și permite înlocuirea inelului O standard cu un inel de etanșare special.

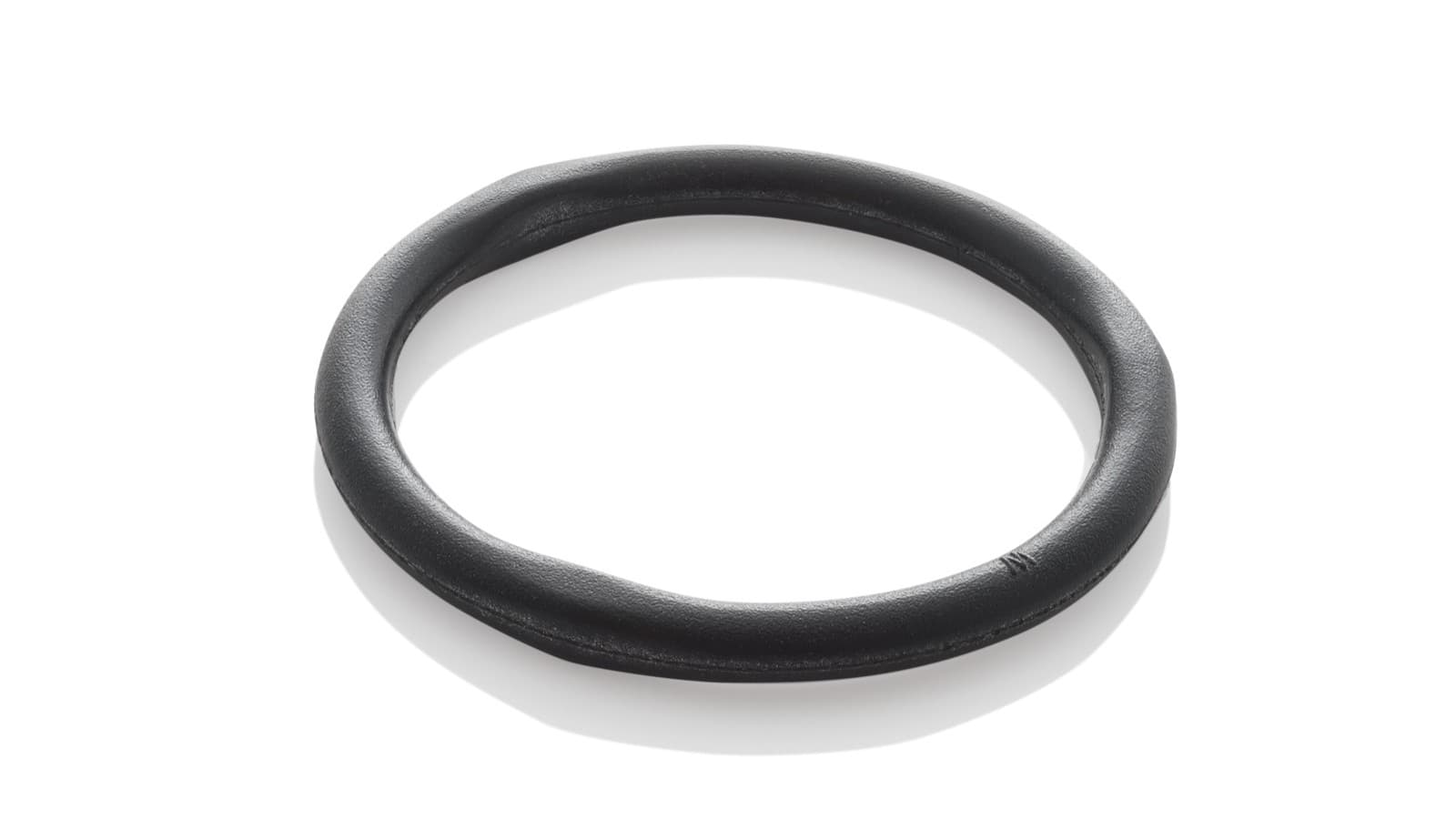

Inel de etanșare CIIR, negru
Geberit Mapress Copper cu inel de etanșare CIIR negru poate fi utilizat pentru următoarele medii lichide:
- Apă potabilă caldă și rece
- Răcirea și încălzirea apei fără agent antigel
- Răcirea și încălzirea apei cu agent antigel
- Apa din sistemul de încălzire centralizată ≤ 120 °C
Și pentru următoarele medii gazoase:
- Aer comprimat (clasa de puritate a uleiului 2–3)
- Presiune negativă
- Gaze inerte (de exemplu, azot)

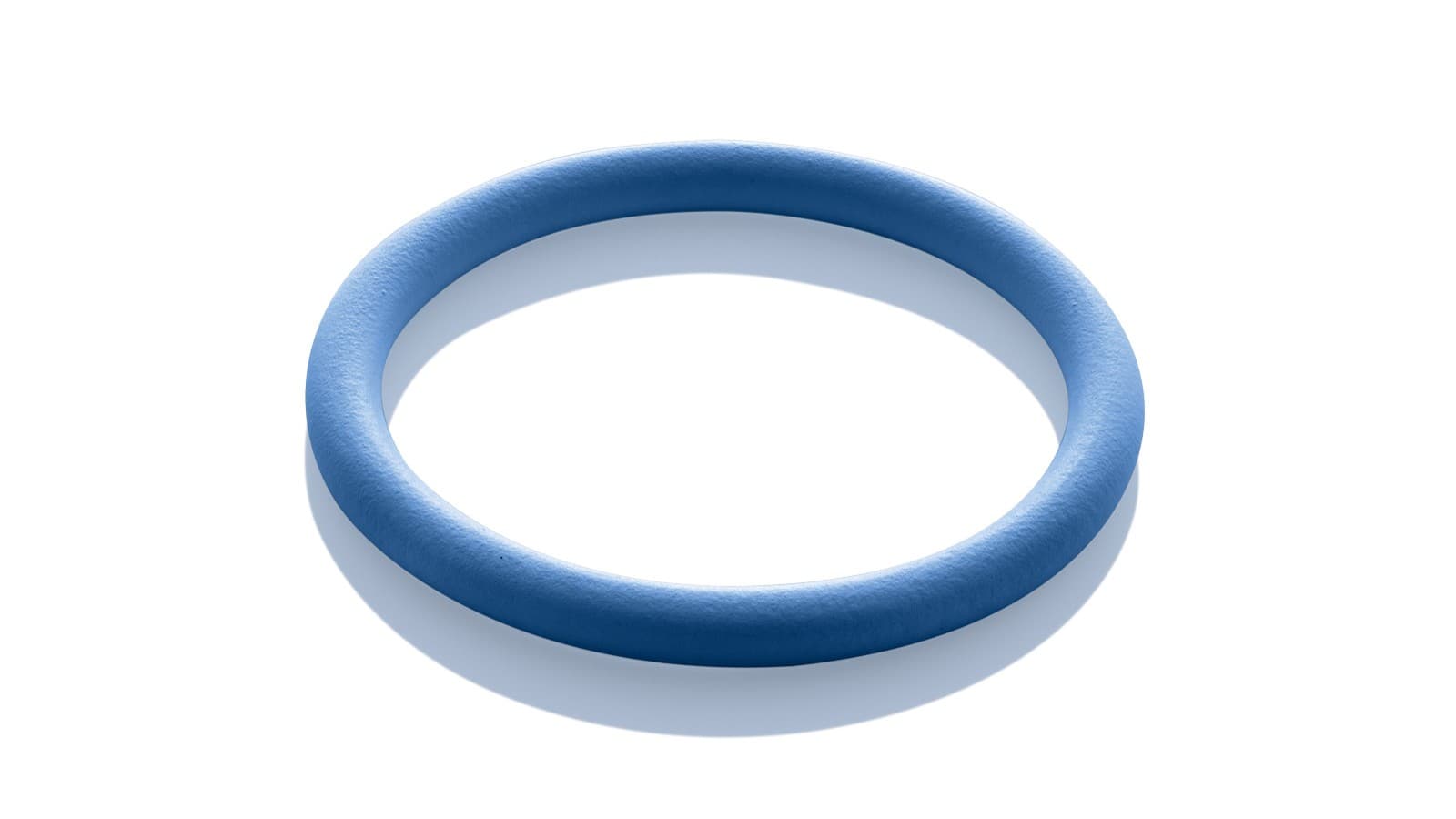

Inel de etanșare din FKM, albastru
Geberit Mapress Copper cu inelul de etanșare albastru din FKM prezintă o rezistență excelentă la temperatură și la substanțe chimice și poate fi utilizat pentru următoarele medii:
- Mediu termic (solar)
- Aer comprimat (clasa de puritate a uleiului 0–X)

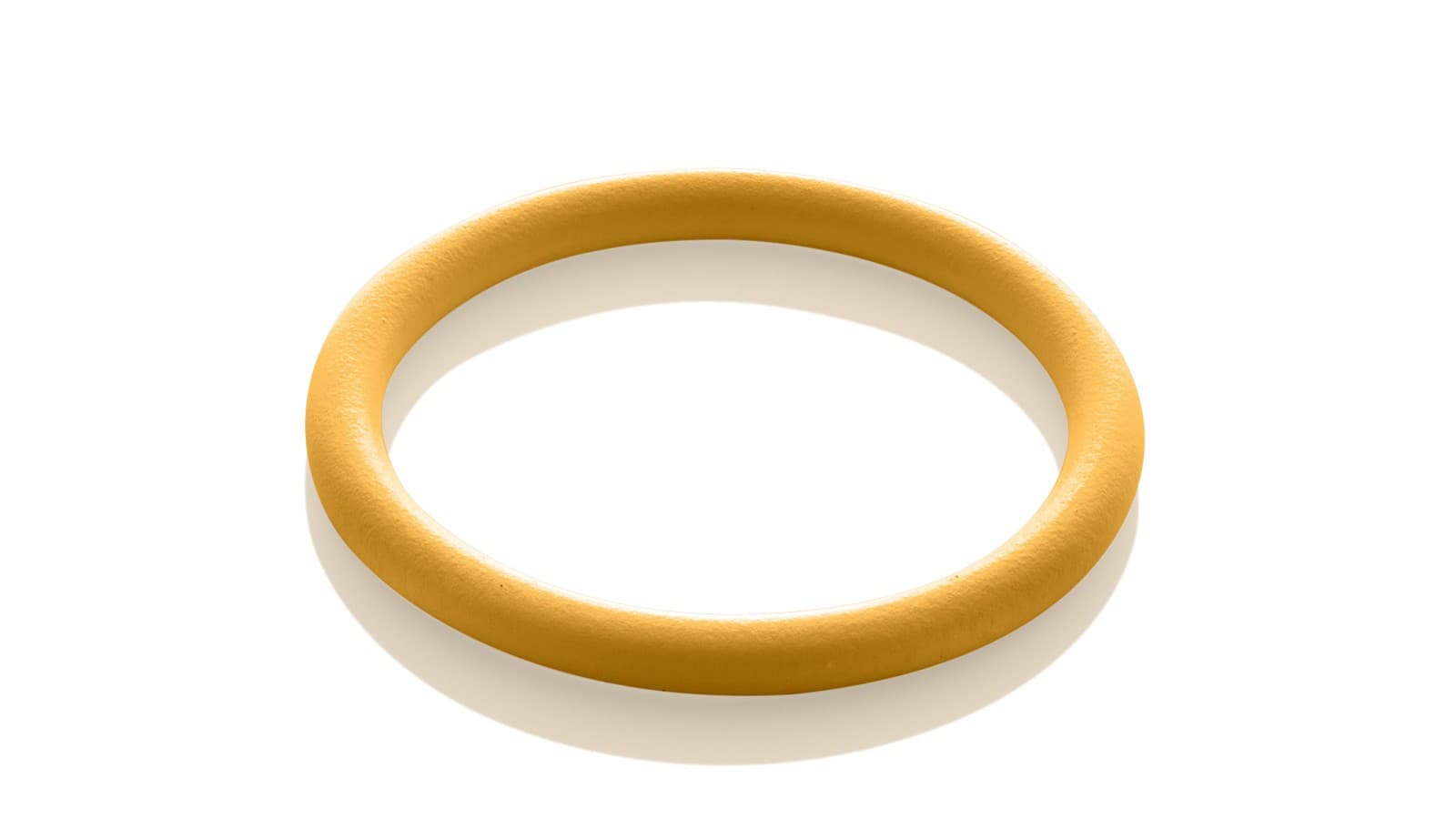

Inel de etanșare din HNBR, galben
Geberit Mapress Copper, cu inelul de etanșare galben din HNBR, poate fi utilizat pentru următoarele gaze combustibile:
- Gaze naturale
- Gaze lichefiate
O marcaj galben și un dop de protecție galben ajută la diferențierea fitingurilor Geberit Mapress din cupru pentru gaze de celelalte fitinguri.
Declarația de mediu a produsului
Declarația de mediu a produsului
Declarațiile de mediu ale produselor (EPD) asigură transparența și permit compararea produselor din punctul de vedere al impactului lor asupra mediului.
Instalare
Un ghid succint de instalare

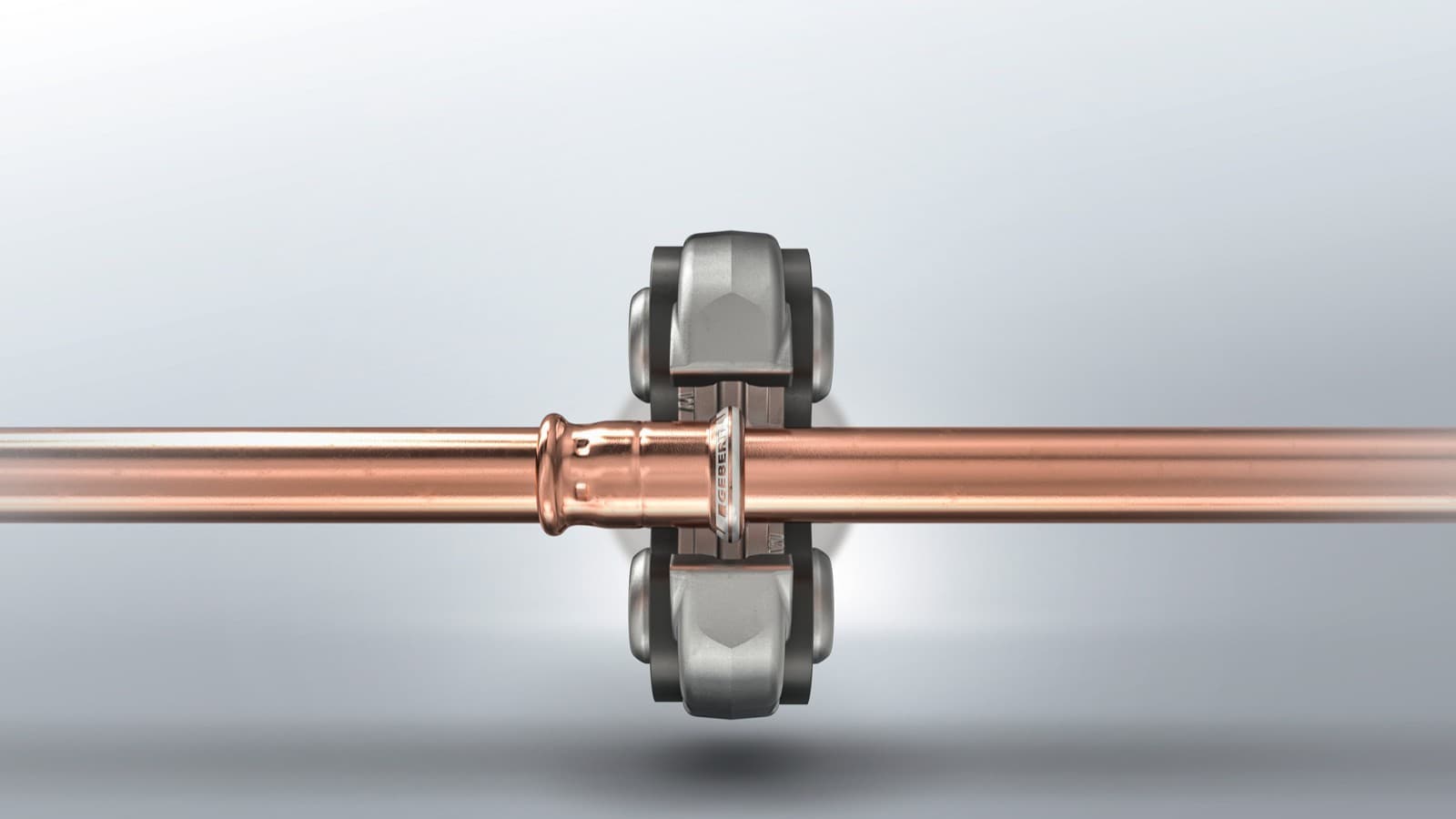

Geberit oferă o gamă completă de unelte de presare, fălci de presare și coliere pentru montarea țevilor și a fitingurilor Geberit Mapress.
Notă: Procesul de instalare pentru Geberit Mapress d12 până la d88,9 este diferit de cel pentru Geberit Mapress d108.
Alegeți sistemul de țevi potrivit
Aveți întrebări? Suntem bucuroși să vă ajutăm.
Specialiștii noștri oferă consultanță proiectanților, instalatorilor și altor profesioniști cu privire la proiectele lor. Aceștia vor fi bucuroși să vă sfătuiască cu privire la modalitatea optimă de a vă stăpâni provocările actuale cu ajutorul produselor noastre.
Întrebări frecvente despre Geberit Mapress Cupru
Se poate combina Geberit Mapress Cupru cu alte materiale?
Geberit oferă diverse adaptoare pentru alte sisteme de conducte, inclusiv Geberit FlowFit. Nu recomandăm utilizarea sistemului Geberit Mapress Cupru împreună cu alte materiale.
Geberit oferă și țevi din cupru?
Nu. Gama Geberit Mapress Copper cuprinde o gamă largă de fitinguri. Recomandăm utilizarea acestor fitinguri împreună cu țevi conforme cu standardul DIN 1057, din clasele de rezistență R220, R250 și R290.
Pentru ce aplicații este potrivit sistemul Geberit Mapress Cupru?
Geberit Mapress Copper poate fi utilizat într-o gamă largă de aplicații, inclusiv pentru apa potabilă, carburanți, uleiuri și diverse gaze. Puteți utiliza instrumentul Geberit PipeSelect pentru a-i compara rezistența la medii specifice.
