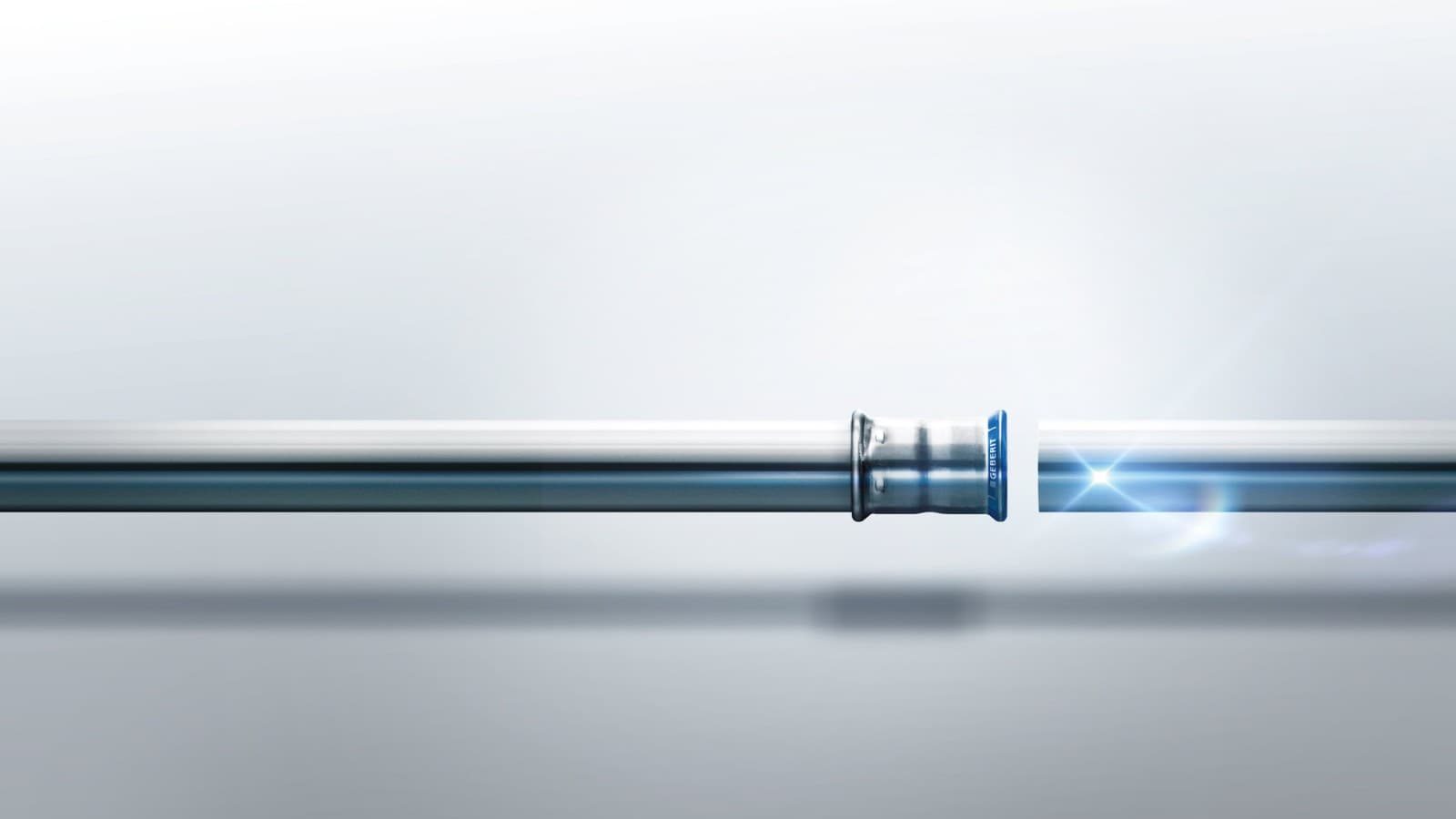

Geberit Mapress Oţel-Inox pentru diverse medii gazoase și lichide
Rezistent la coroziune și versatil
Geberit Mapress Oțel- Inox este un sistem de alimentare eficient, care poate fi utilizat pentru o gamă largă de medii lichide și gazoase (inclusiv cele agresive). Geberit respectă cele mai înalte standarde în ceea ce privește procesul de fabricație. Conținutul ridicat de molibden, de exemplu, asigură o rezistență deosebit de ridicată la coroziune.
Datorită gamei noastre variate de fitinguri cu montare prin presare și a dimensiunilor conductelor de la d16 la d108, precum și a diverselor inele de etanșare, Geberit poate oferi soluții nu numai pentru sistemele tehnice de clădiri, ci și pentru aproape toate aplicațiile, cum ar fi instalațiile solare și industriale.
Prezentare generală Geberit Mapress Oțel- Inox
Fapte și cifre
Prezentare generală a sortimentului
- 11 diametre nominale, de la d12 la d108
- Aproximativ 500 de accesorii și componente
- Țevi din sistemul CrNiMo
- Țevi din sistemul CrMoTi cu marcaj verde
- Adaptor MasterFix pentru îmbinări cu șuruburi sigure, fără unelte, la aparatele sanitare Geberit
- Gamă extinsă de adaptoare și elemente de tranziție către alte sisteme

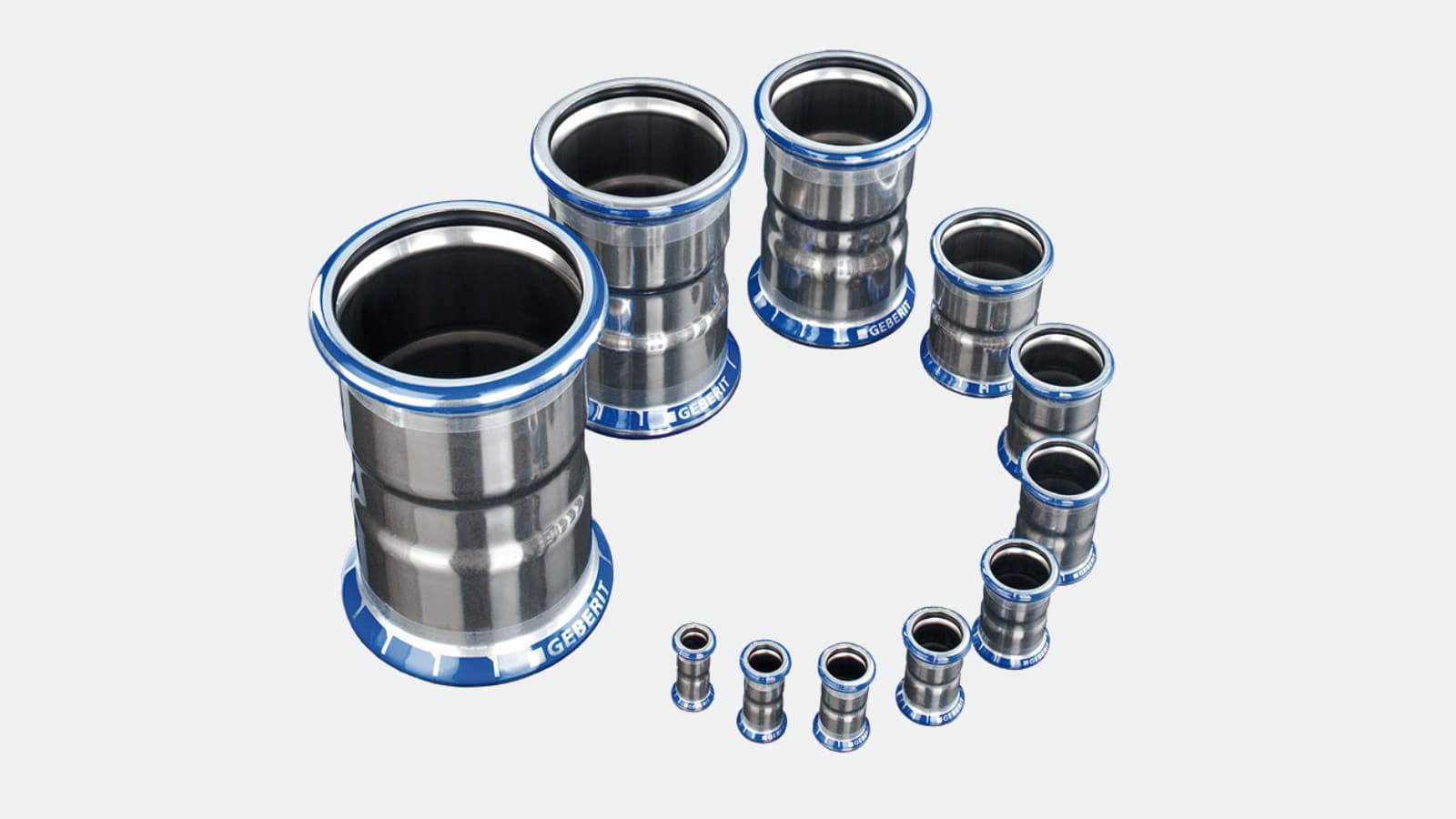

Dimensiuni
Dimensiuni disponibile ale țevilor
| Diametru nominal DN | Dimensiune d x s (mm) | Geberit Mapress Oțel-Inox Sistem de țevi CrNiMo | Geberit Mapress Oțel-Inox Sistem de țevi CrTiMO |
|---|---|---|---|
| 10 | 12.0 x 1.0 | ||
| 12 | 15.0 x 1.0 | ||
| 15 | 18.0 x 1.0 | ||
| 20 | 22.0 x 1.2 | ||
| 25 | 28.0 x 1.2 | ||
| 32 | 35.0 x 1.5 | ||
| 40 | 42.0 x 1.5 | ||
| 50 | 54.0 x 1.5 | ||
| 65 | 76.1 x 2.0 | ||
| 80 | 88.9 x 2.0 | ||
| 100 | 108.0 x 2.0 |
Fitinguri
Accesorii disponibile

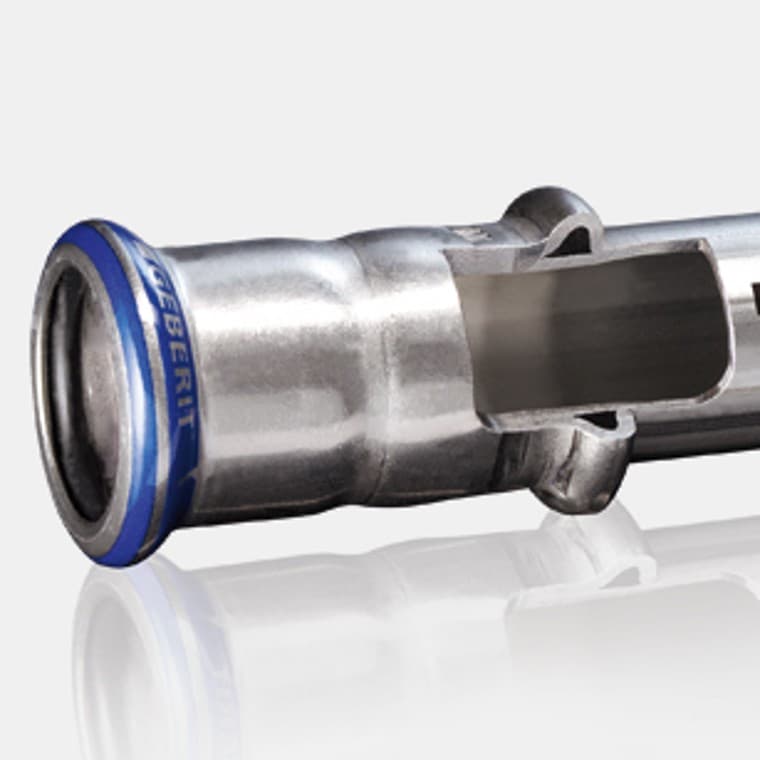

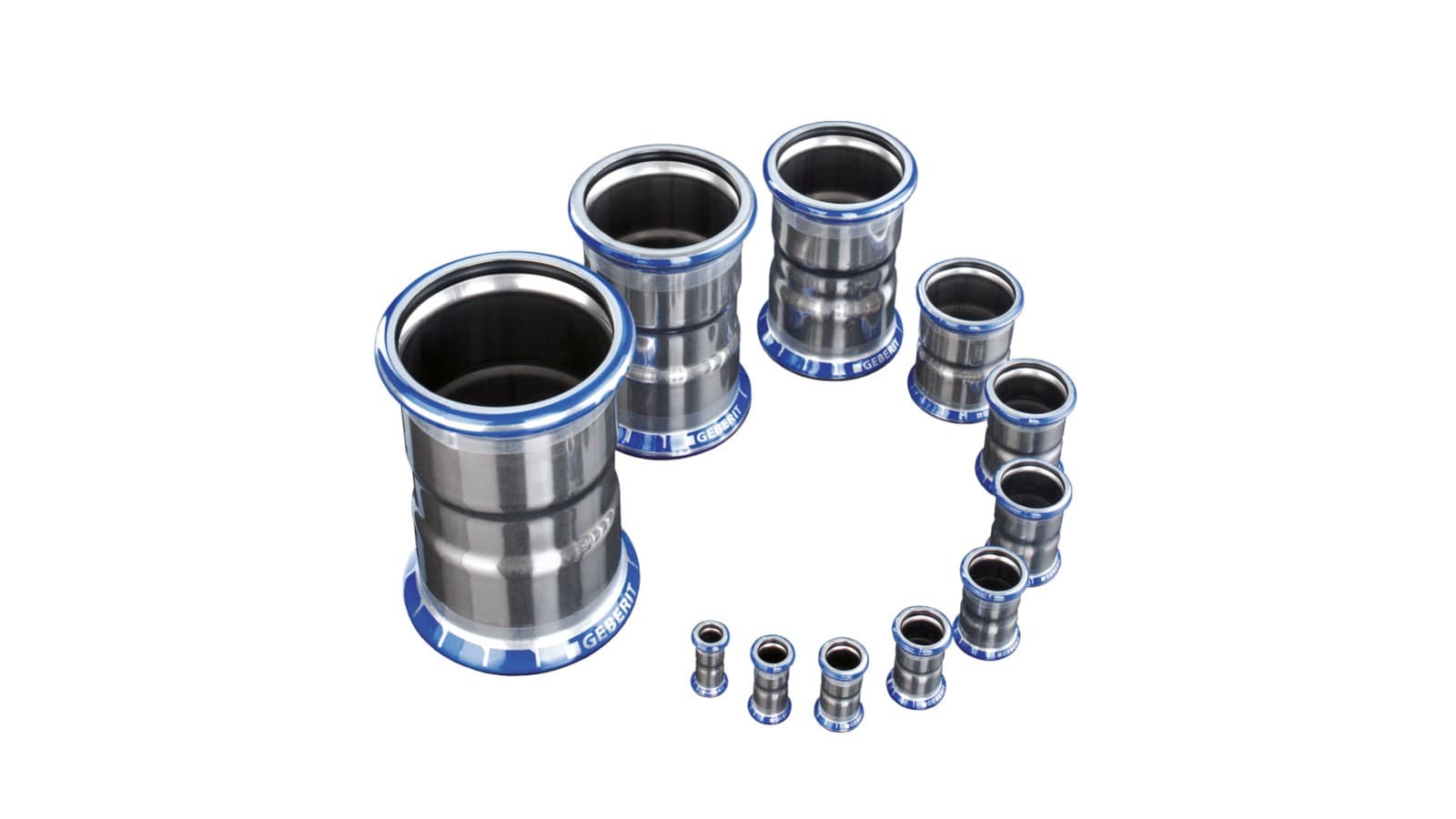

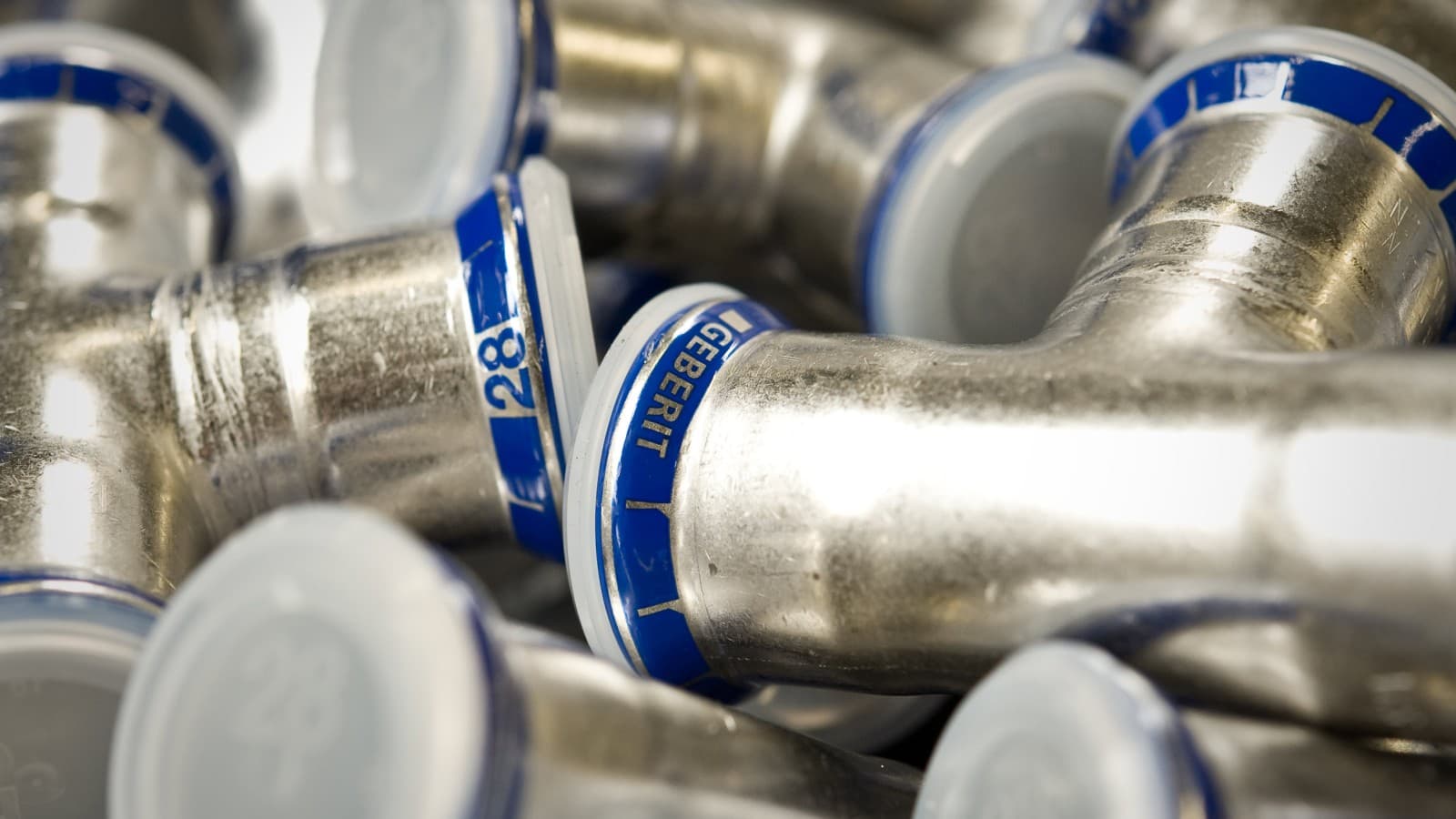

Fitinguri de presare Geberit Mapress din oțel inoxidabil
- CrNiMo oțel inox 1.4401
- Apăsarea indicatorului pentru a verifica dacă fitingurile sunt fixate corect
- Indicatorul albastru de presare indică oțel inoxidabil
- Dimensiunea imprimată pe indicatorul de presare
- Dopul de protecție împiedică murdărirea fitingurilor
- Racordurile nepresate prezintă scurgeri și pot fi identificate imediat în timpul unei probe de presiune
- Sunt disponibile peste 500 de accesorii diferite

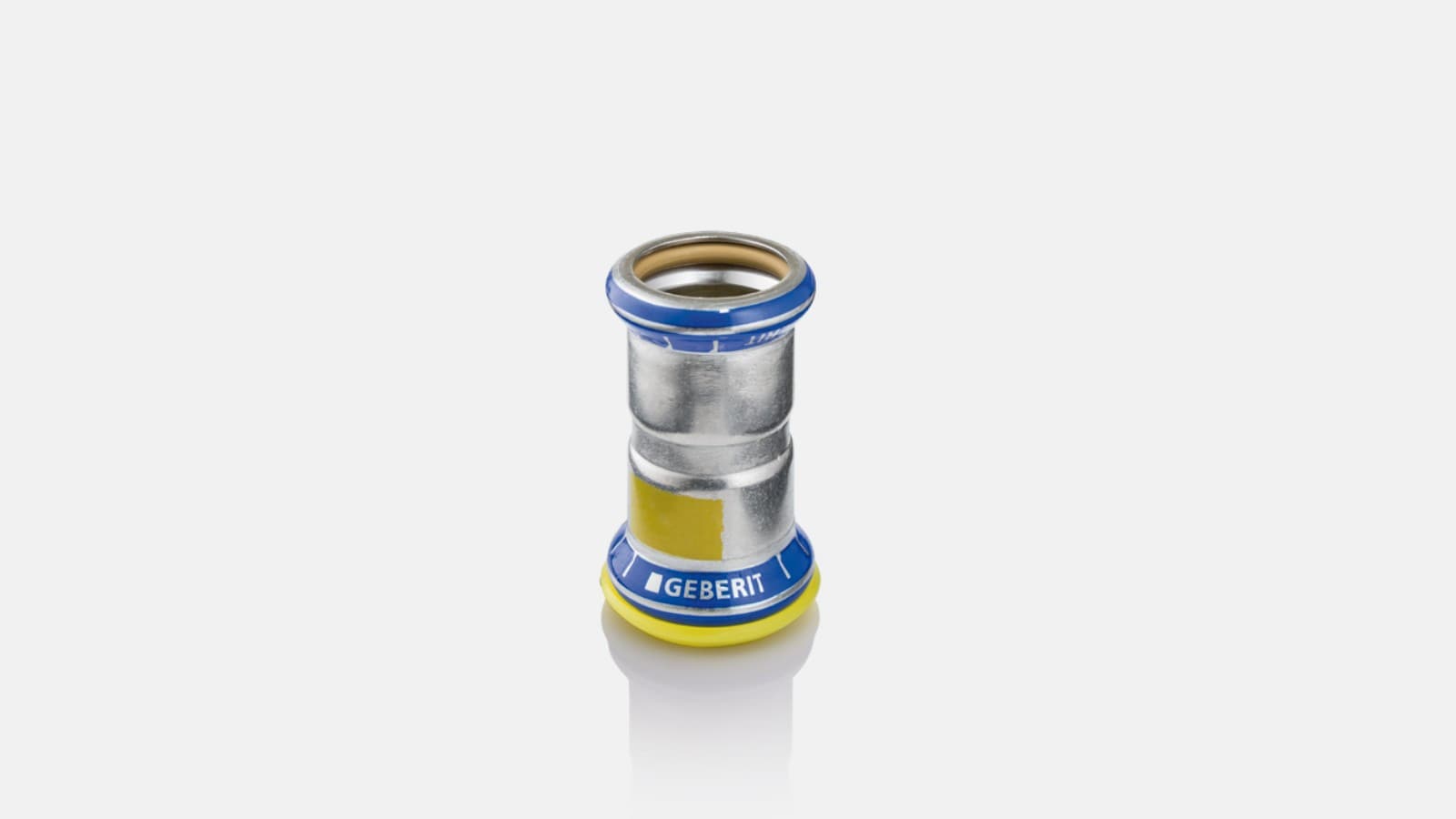

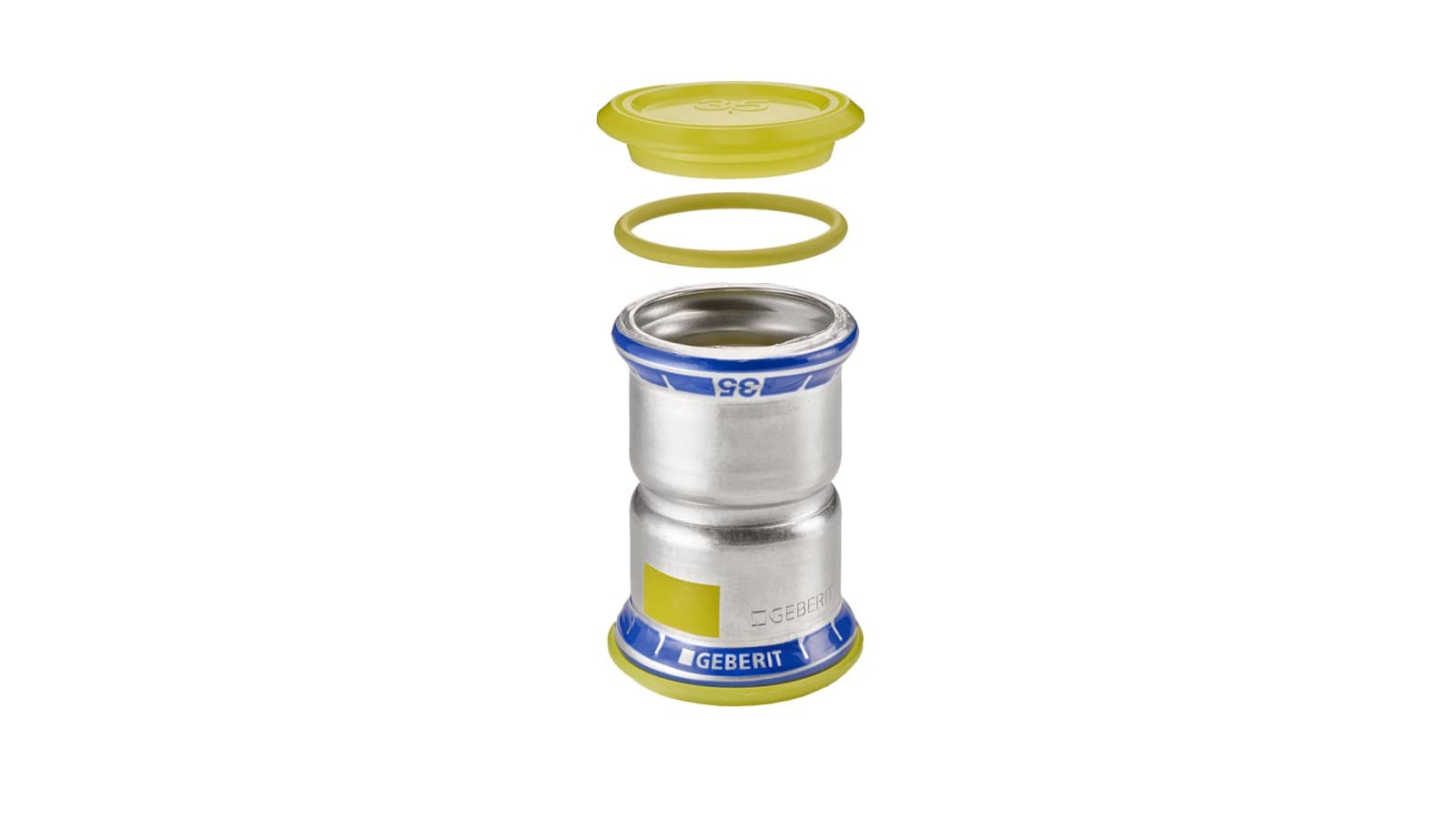

Geberit Mapress Oțel- Inox, gaz
- CrNiMo oțel -inox 1.4401
- Pentru utilizare cu gaze combustibile
- Apăsarea indicatorului pentru a verifica dacă racordurile sunt fixate corect
- Indicatorul albastru de presare indică oțel inoxidabil
- Marcaj galben pe racord
- Inel de etanșare galben din HNBR și capac galben pentru utilizare cu gaze combustibile
- Disponibil în dimensiuni de la d15 la d108

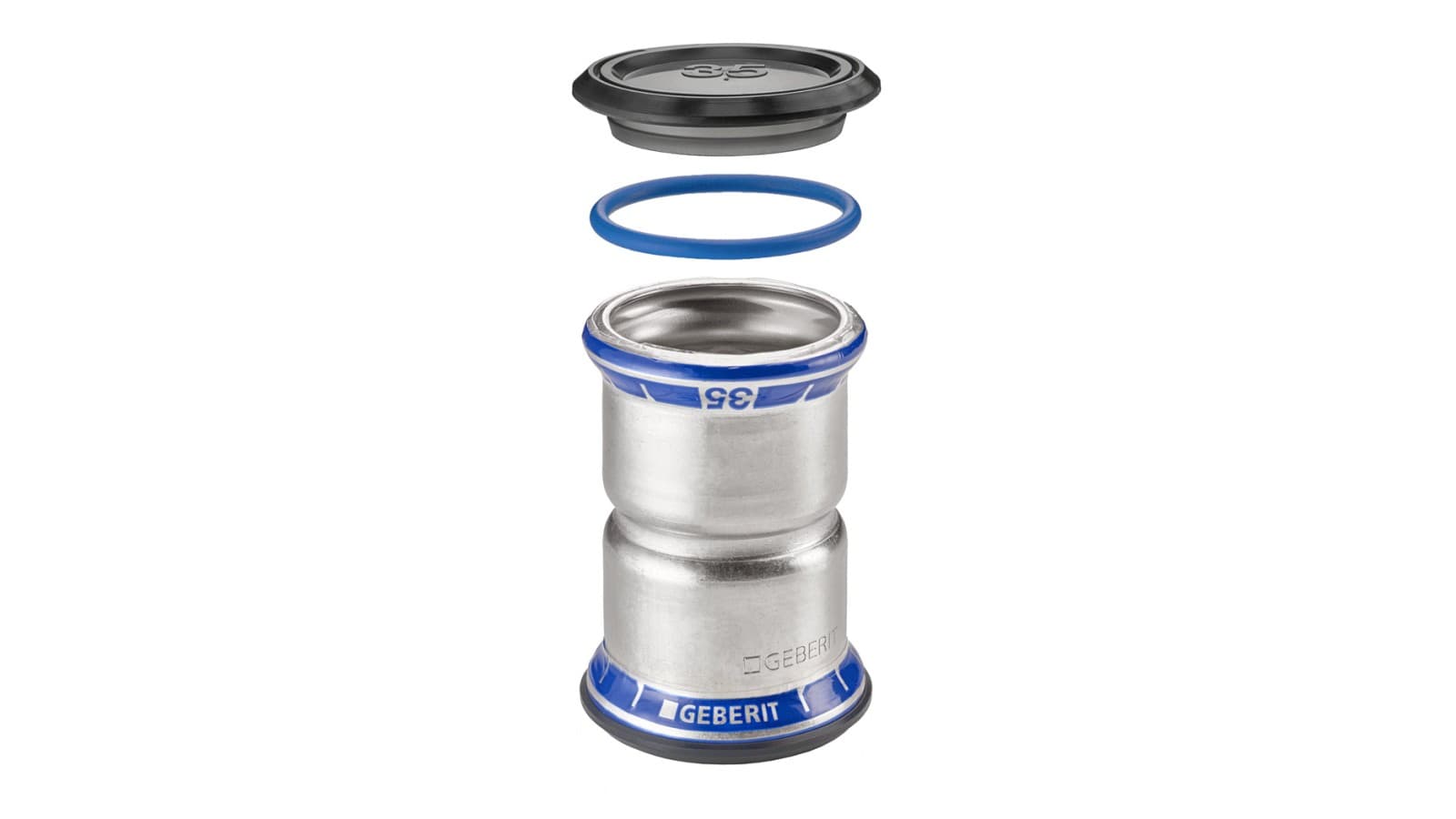

Geberit Mapress Oțel- Inox, FKM, albastru
- CrNiMo oțel-inoxl 1.4401
- Pentru utilizare cu medii care conțin ulei și în cazul altor cerințe speciale
- Apăsarea indicatorului pentru a verifica dacă fitingurile sunt fixate corect
- Indicatorul albastru de presare indică oțel inoxidabil
- Inel de etanșare albastru din FKM și capac negru, destinate utilizării cu medii care conțin ulei și pentru alte aplicații.
- Disponibil în dimensiuni de la d12 la d108

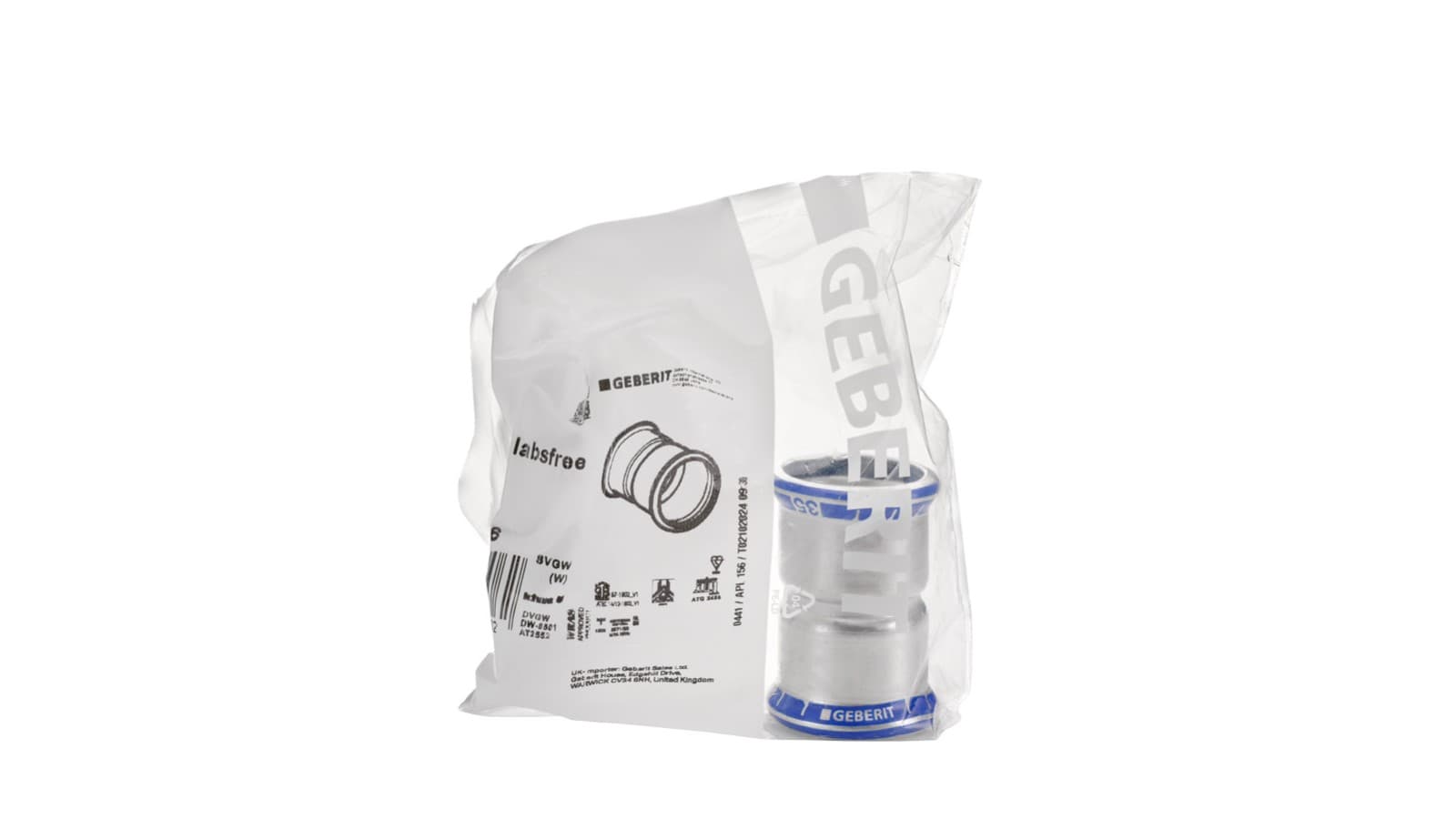

Geberit Mapress din Oțel- Inox, fără LABS
- Oțel inoxidabil CrNiMo 1.4401
- Pentru utilizare în aplicații sensibile, de exemplu în instalații de vopsire
- Apăsarea indicatorului pentru a verifica dacă fitingurile sunt fixate corect
- Indicatorul albastru de presare indică oțel inoxidabil
- Inel de etanșare CIIR negru
- Fitingurile cu presare sunt ambalate individual.
- Disponibil în dimensiuni de la d15 la d108
Etanșare
Inele de etanșare disponibile
Geberit oferă o gamă completă de fitinguri cu inele de etanșare preinstalate, realizate din diverse materiale, destinate aplicațiilor speciale. Acest lucru facilitează și accelerează instalarea.

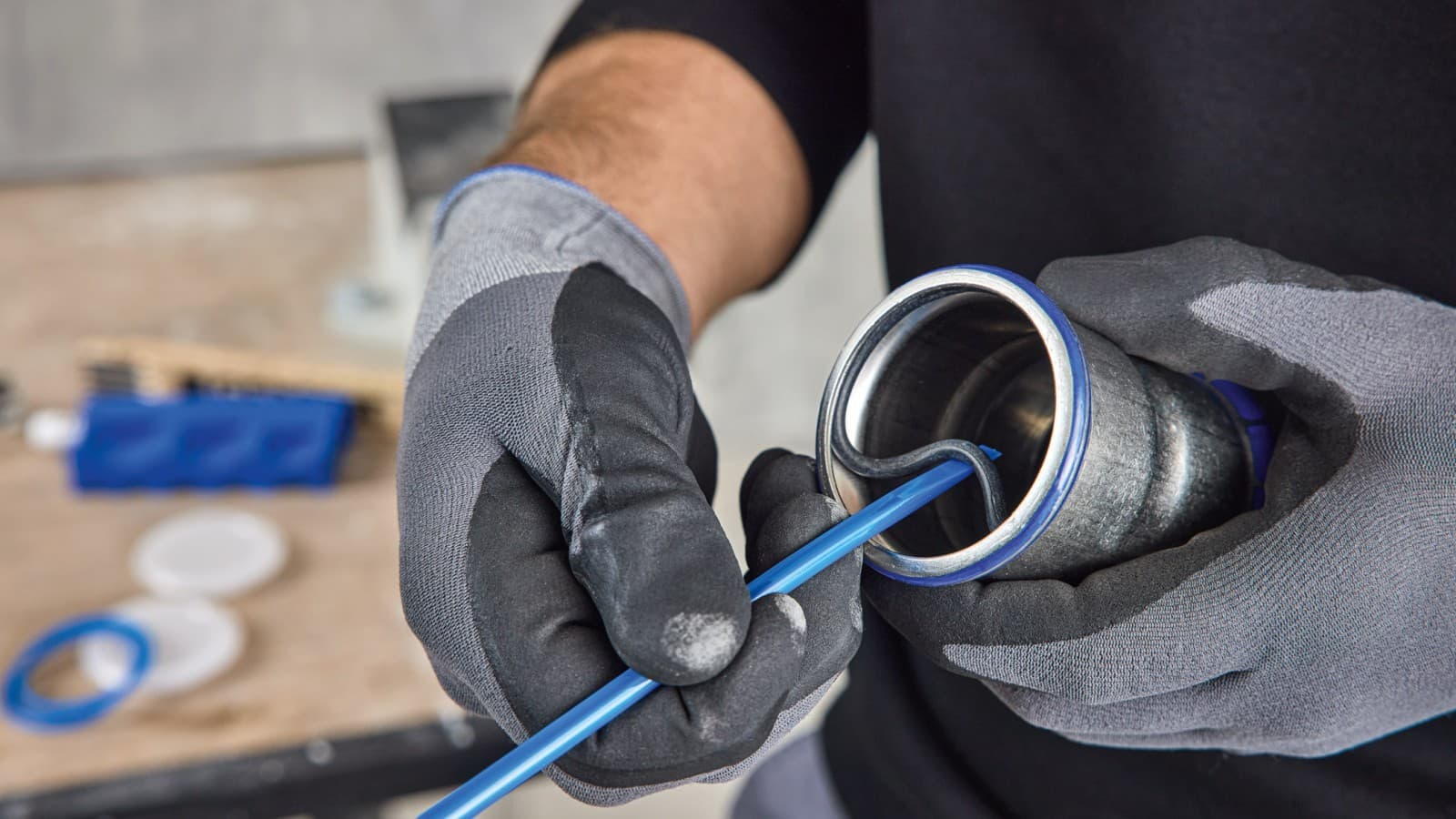

O-ringurile standard pot fi, de asemenea, înlocuite cu inele de etanșare specifice adecvate. Vă rugăm să respectați instrucțiunile din prezentarea generală a aplicațiilor.
Prezentare generală a aplicațiilor deschise pentru medii lichide
Prezentare generală a aplicațiilor pentru medii gazoase

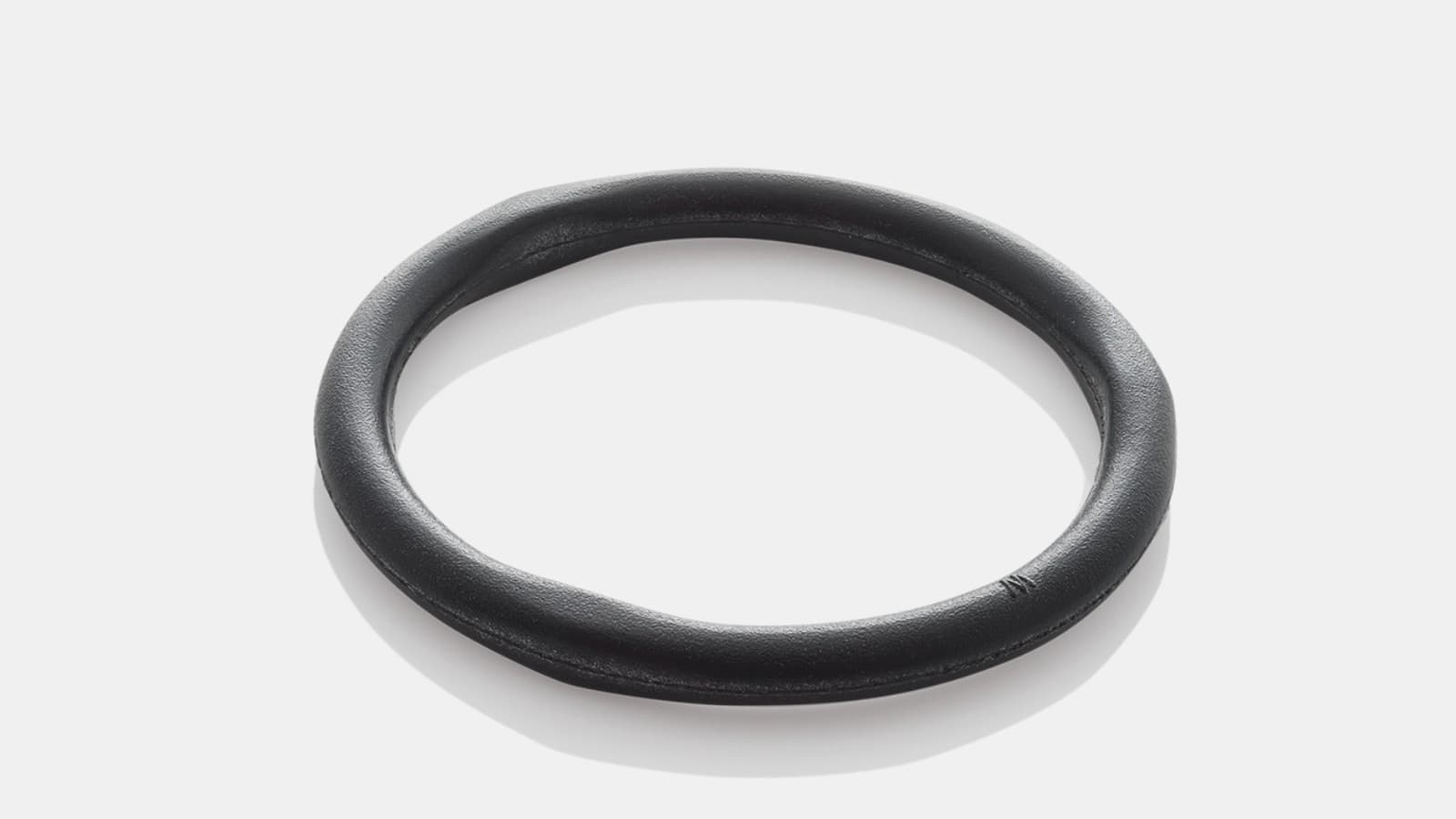

Inel de etanșare CIIR, negru
Geberit Mapress Oțel- Inox și inelul de etanșare negru CIIR pot fi utilizate pentru următoarele medii lichide:
- Apă potabilă caldă și rece
- Încălzirea apei
- Apă de răcire fără agent antigel
- Apă de răcire cu agent antigel
- Apa din sistemul de încălzire centralizată ≤ 120 °C
- Abur saturat ≤ 120 °C
- Apă de uz casnic
- Apă ultrapură (cu excepția apei farmaceutice)
- Apa de ploaie cu un pH > 6,0
- Ape gri și negre cu un pH > 6,0
- Apă de stingere (umedă)
- Sistem de stingere cu pulverizare (umed)
- Produse chimice și lichide tehnice
Și pentru următoarele medii gazoase:
- Aer comprimat (clasa de puritate a uleiului 0–3)
- Presiune negativă
- Gaze inerte
- Gaze industriale

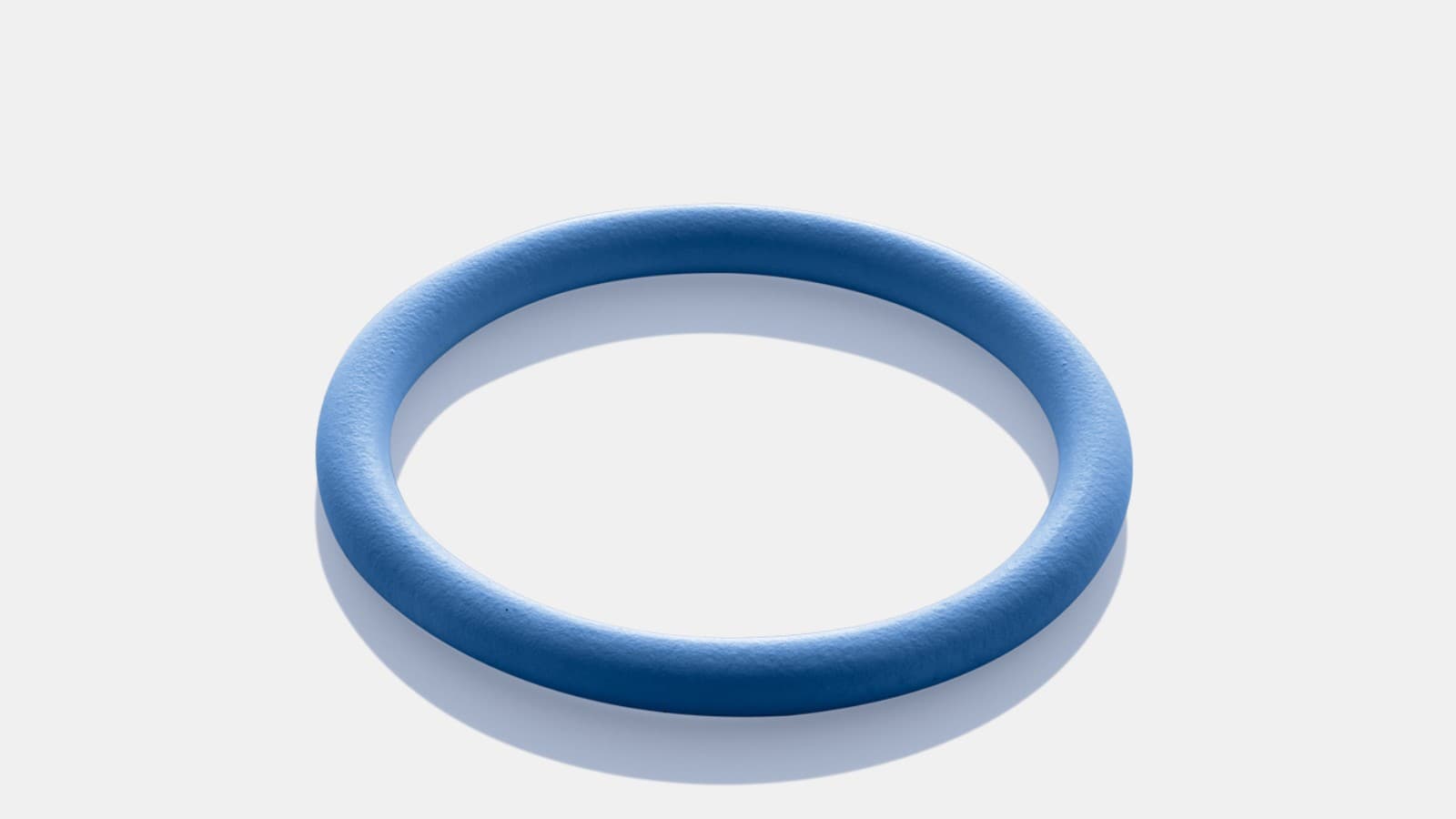

Inel de etanșare din FKM, albastru
Sistemul Geberit Mapress Oțel- inox, în combinație cu inelul de etanșare albastru din FKM, se remarcă prin rezistența sa ridicată la temperaturi ridicate și la substanțe chimice.
Poate fi utilizat pentru următoarele medii lichide:
- Apa din sistemul de încălzire centralizată ≤ 140 °C
- Mediu termic (solar)
- Uleiuri minerale
- Combustibili pentru motoare
- Produse chimice și lichide tehnice
Poate fi utilizat pentru următoarele medii gazoase:
- Aer comprimat (clasa de puritate a uleiului 0–X)
- Gaze industriale

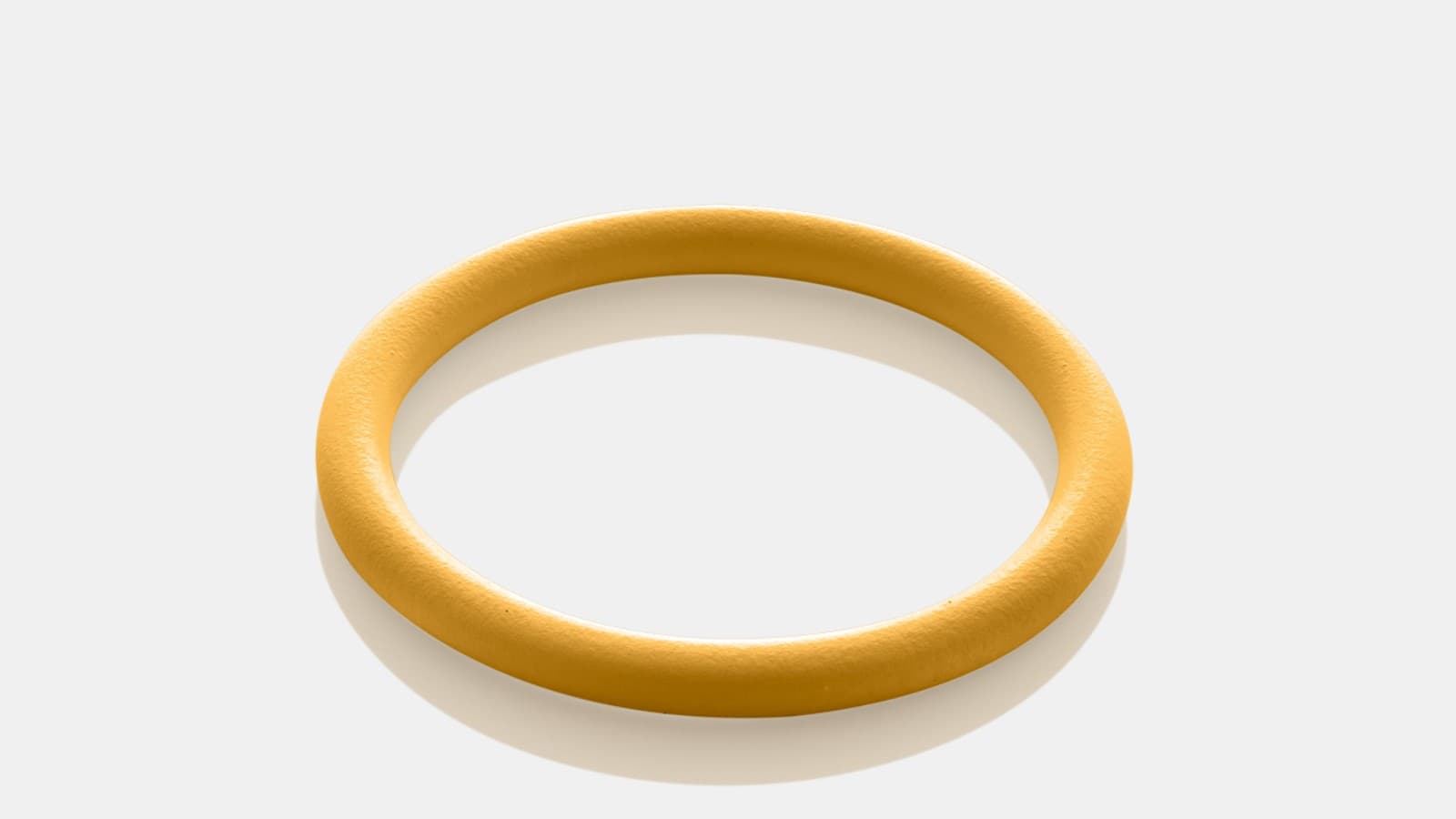

Inel de etanșare din HNBR, galben
Sistemul Geberit Mapress din Oțel- Inox, prevăzut cu inelul de etanșare galben din HNBR, poate fi utilizat pentru următoarele gaze combustibile:
- Gaze naturale
- Gaze lichefiate
- Biogaze
Fitingurile pentru gaze din oțel inoxidabil Geberit Mapress se disting de celelalte fitinguri datorită marcajului galben și dopului de protecție galben.

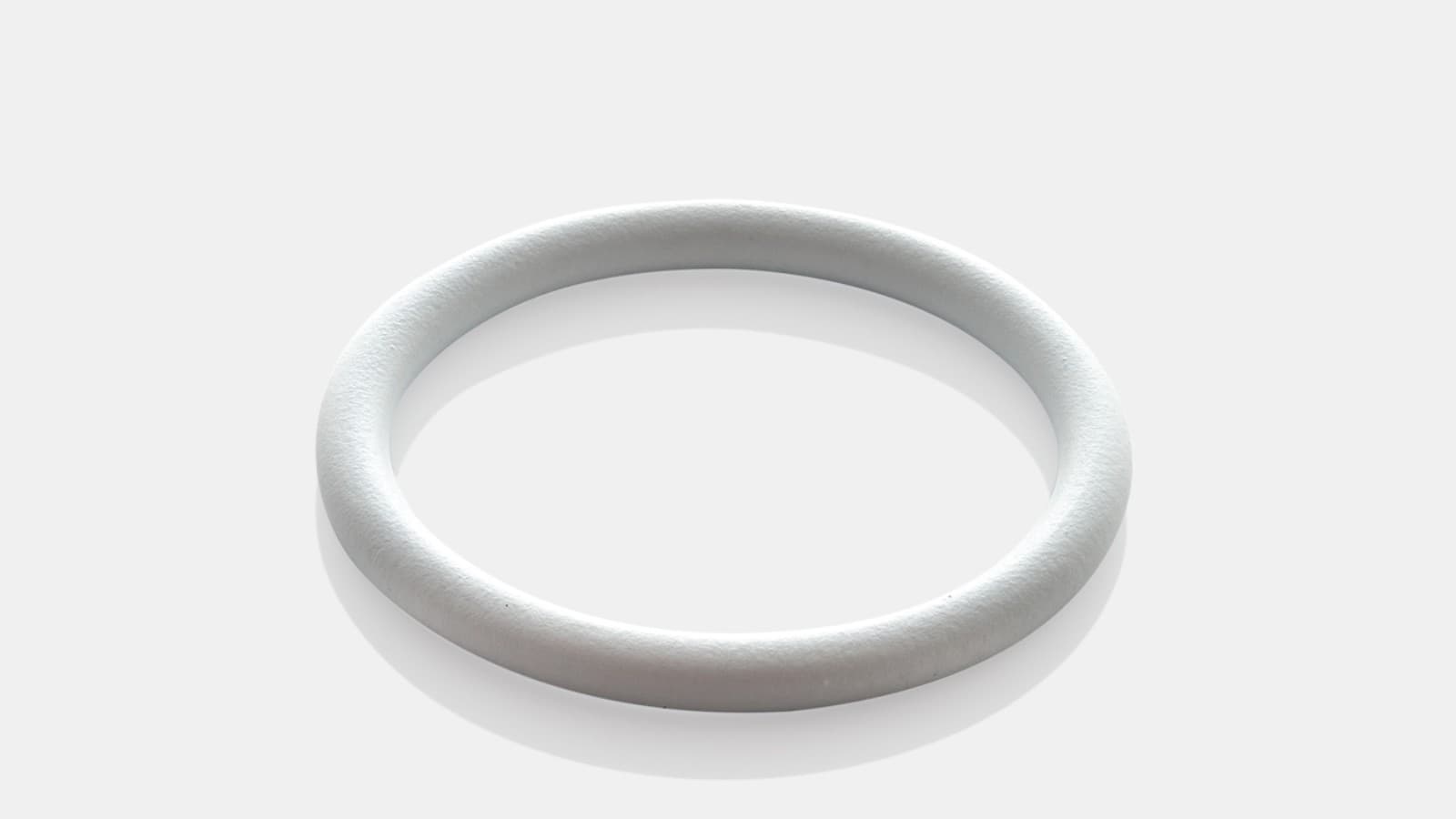

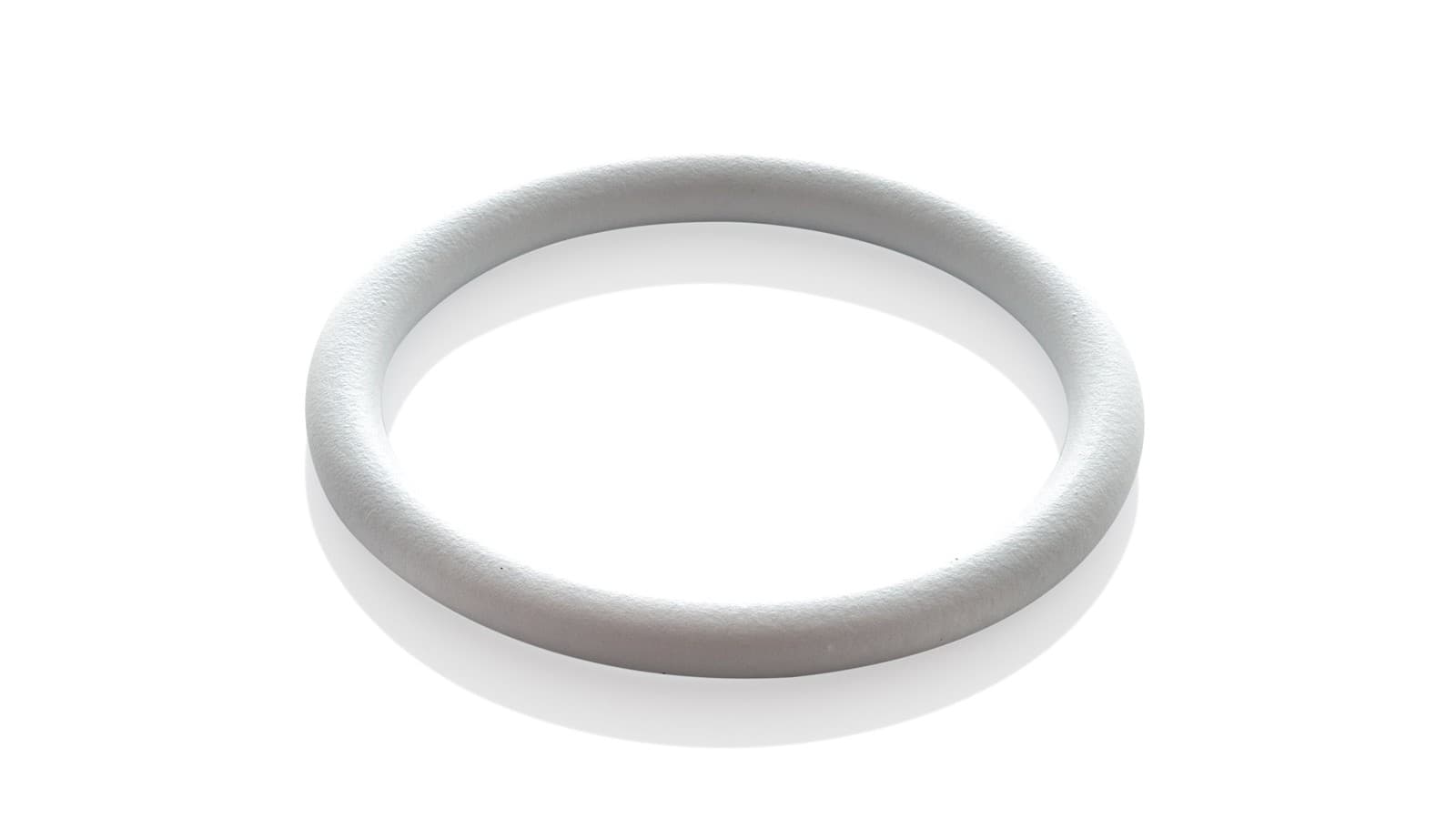

Inel de etanșare din FKM, alb
Sistemul Geberit Mapress din oțel inoxidabil, prevăzut cu inelul de etanșare alb din FKM, este adecvat pentru aplicații cu abur saturat la temperaturi de până la 155 °C, chiar și în regim de funcționare ciclică.
Sistem de conducte
Țevi disponibile pentru sistem

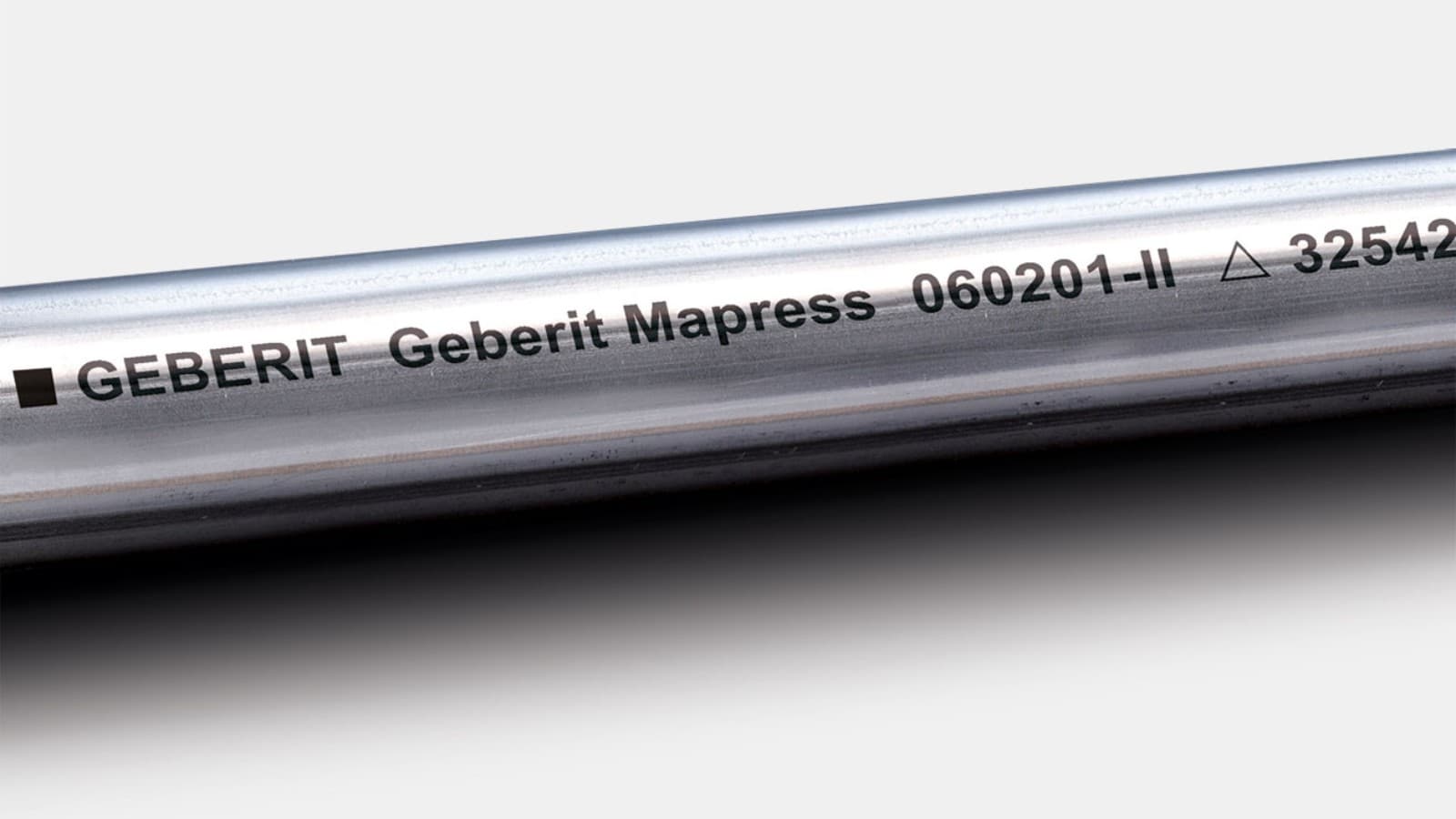

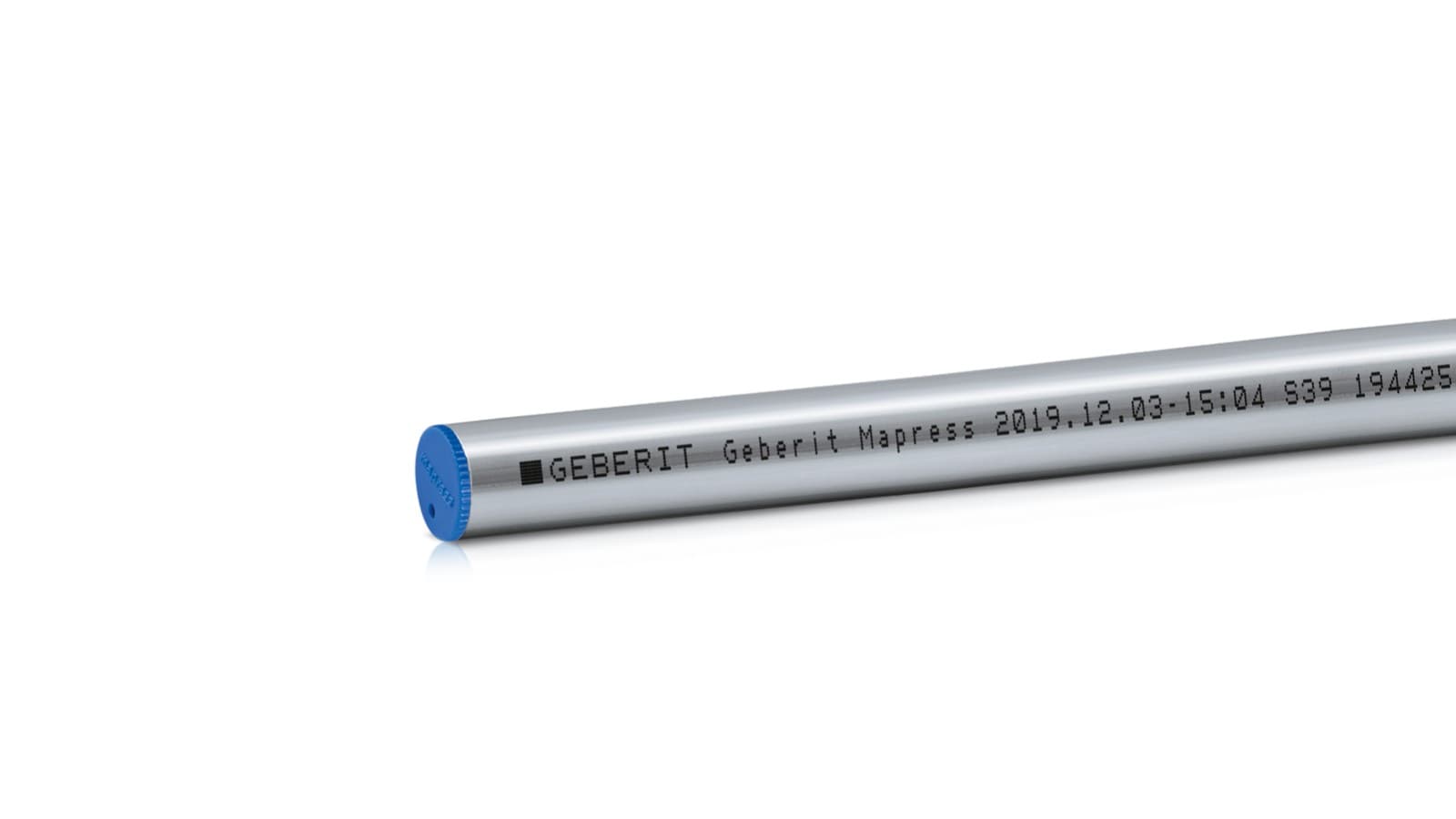

Țeavă de sistem Geberit Mapress din oțel inoxidabil CrNiMo
- Conținutul mai ridicat de molibden asigură stabilitatea și protecția maximă împotriva coroziunii.
- De asemenea, piesele de fixare sunt supuse unui tratament termic și mecanic pentru a obține o structură omogenă a materialului, de înaltă calitate.
- Acest tratament special asigură atât o formabilitate optimă, cât și etanșeitatea necesară pe termen lung.
- Suprafețele netede asigură o potrivire perfectă a inelului de etanșare și oferă proprietăți igienice optime.

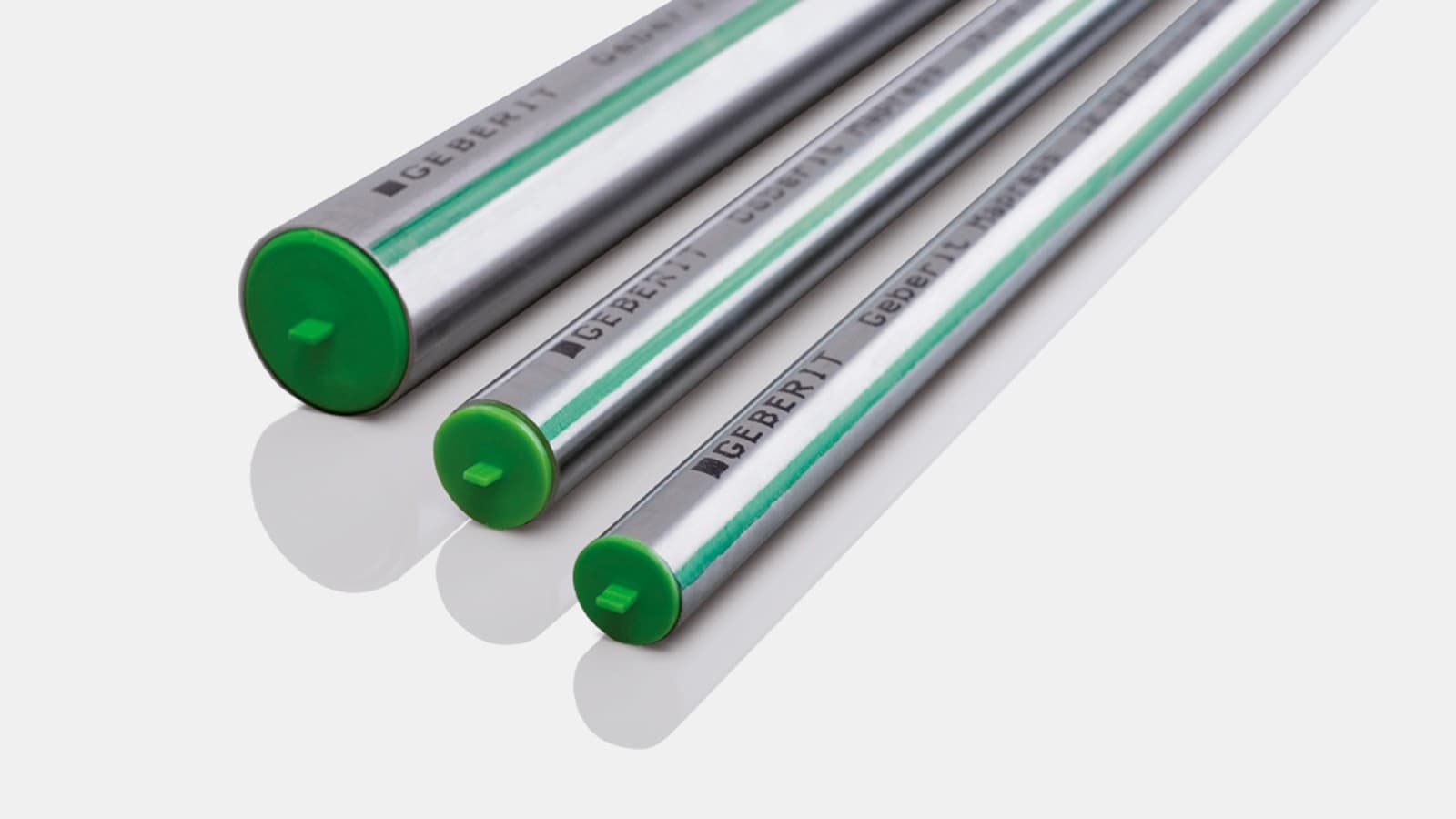

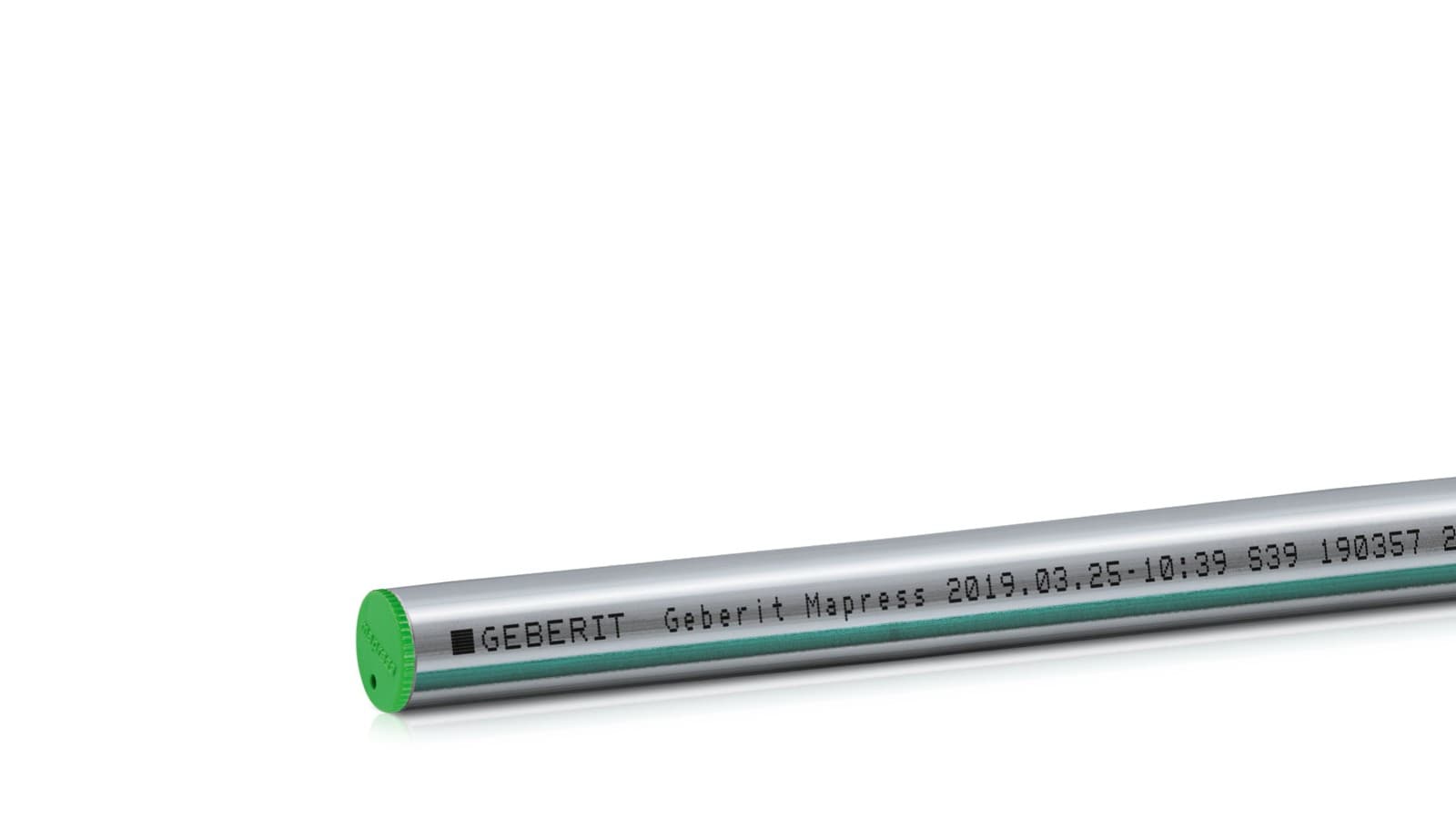

Țeavă de sistem Geberit Mapress din oțel inoxidabil CrMoTi (1.4251)
- Oțelul CrMoTi ca alternativă rentabilă la materialele convenționale utilizate în instalațiile igienice de apă potabilă
- Linia verde de-a lungul conductei facilitează identificarea
- Dopul de protecție verde protejează conducta împotriva particulelor și murdăriei
Declarațiile de mediu ale produselor
Declarația de mediu a produsului (EPD)
Declarațiile de mediu ale produselor (EPD) asigură transparența și permit compararea produselor din punctul de vedere al impactului lor asupra mediului.
Sunt disponibile fișe de performanță ecologică (EPD) pentru țevile din oțel inoxidabil Geberit Mapress și pentru toate fitingurile principale:
- Țeavă din oțel inoxidabil pentru sistemul Geberit Mapress
- Fitinguri Geberit Mapress din oțel inoxidabil
Instalare
Un ghid succint de instalare
Geberit oferă o gamă completă de unelte de presare, fălci de presare și coliere pentru montarea țevilor și a fitingurilor Geberit Mapress.
Notă: Procesul de instalare pentru Geberit Mapress d12 până la d88,9 este diferit de cel pentru Geberit Mapress d108.
Alegeți sistemul de țevi potrivit
Gama de produse Geberit Mapress Oțel- inox Articole, informații tehnice și multe altele
Principalele aplicații și domenii de utilizare pentru sisteme de conducte din oțel inoxidabil cu o rezistență excelentă la coroziune
Geberit Mapress din oțel inoxidabil este potrivit pentru medii lichide și gazoase:
Prezentare generală a aplicațiilor deschise pentru medii lichide
Prezentare generală a aplicațiilor deschise pentru medii gazoase
Instalații de apă potabilă
Geberit Mapress din oțel inoxidabil este o alegere excelentă atunci când aveți cerințe ridicate în ceea ce privește igiena și rezistența la coroziune.
Conducte de aer comprimat
Sistemul Geberit Mapress din oțel inoxidabil poate fi utilizat pentru distribuția aerului comprimat, în funcție de calitatea necesară a acestuia.
Combustibili și uleiuri pentru motoare
Sistemul Geberit Mapress din oțel inoxidabil este adecvat și omologat pentru ulei de încălzire, motorină, ulei de motor, ulei de cutie de viteze și ulei de lubrifiere.

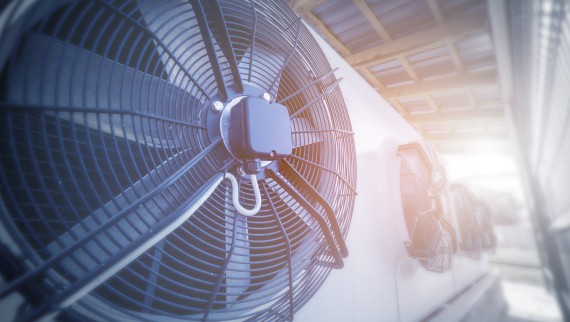

Sisteme de încălzire și răcire
O alimentare sigură și fiabilă cu apă pentru răcire și încălzire.

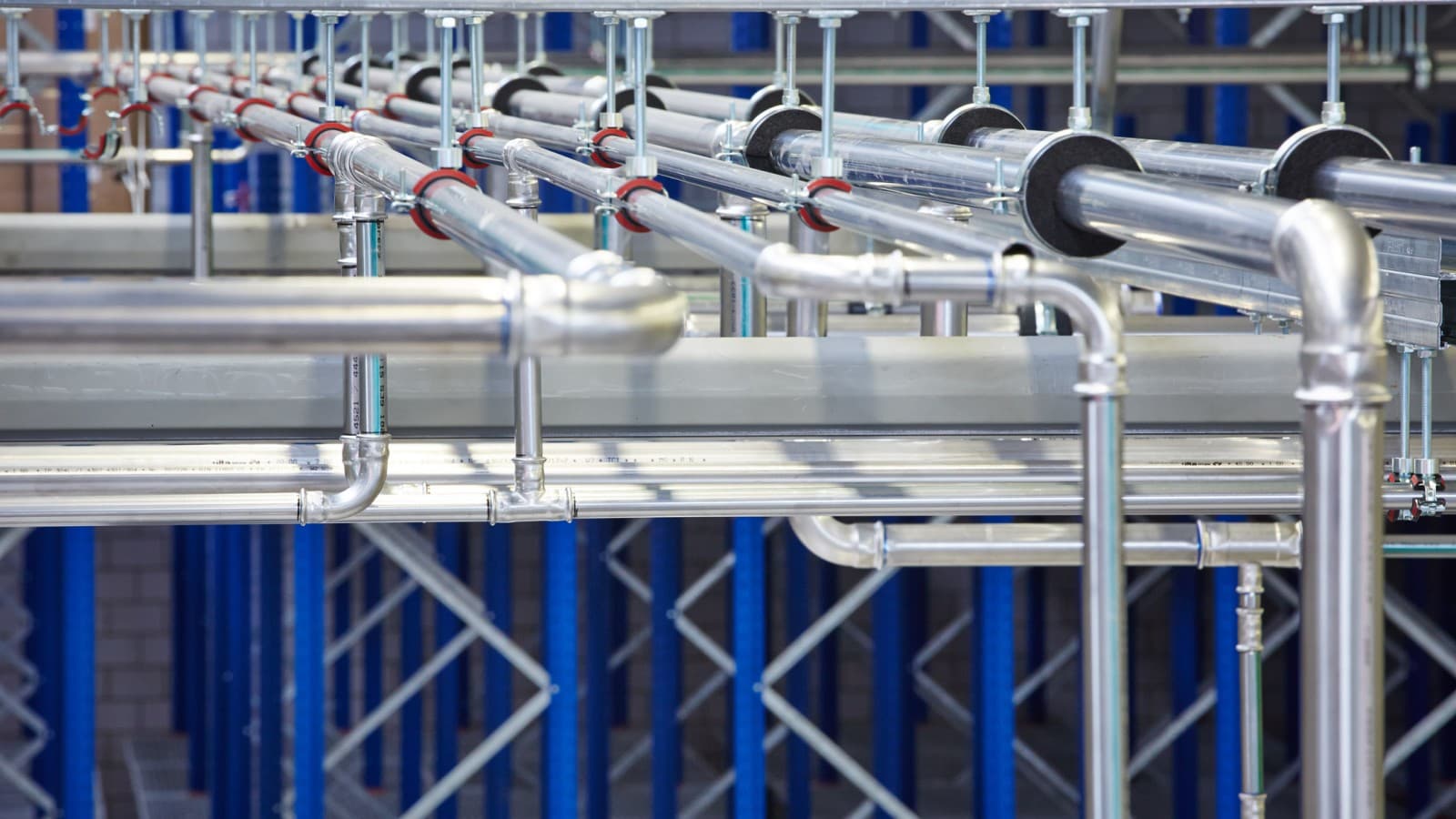

Gaze industriale
Sistemul Geberit Mapress din oțel inoxidabil (gaz) dispune de toate omologările necesare pentru gazele combustibile, în conformitate cu norma DVGW G 260.

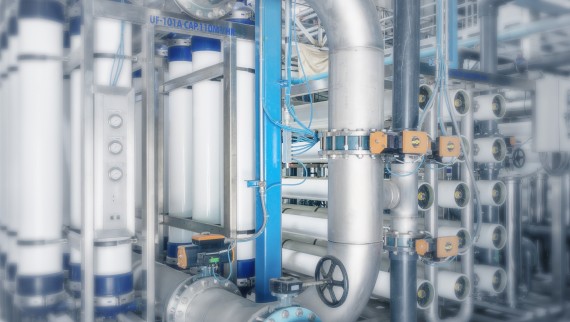

Apă tratată
Sistemul de presare Geberit Mapress din oțel inoxidabil este adecvat pentru utilizarea cu aproape toate tipurile de apă tratată, inclusiv apa dedurizată sau complet desalinizată, precum și apa ultrapură cu conductivități de ≥ 0,1 μS/cm.

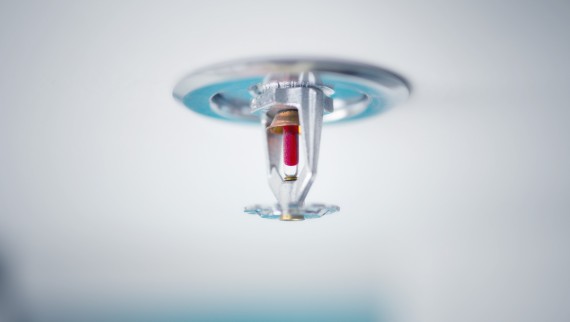

Conducte pentru aspersoare și apă de stingere a incendiilor
Geberit Mapress din oțel inoxidabil (material 1.4401) este testat și omologat pentru sistemele de sprinklere umede și uscate, inclusiv cu omologări VdS și FM.

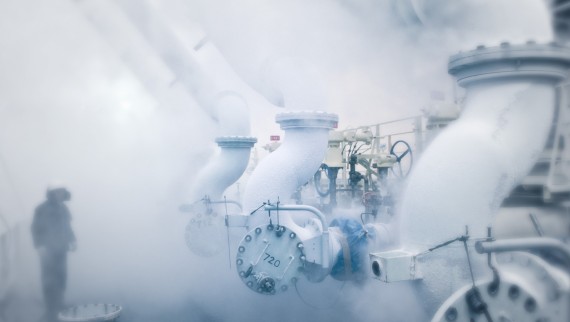

Abur saturat
Geberit Mapress din oțel inoxidabil 1.4401 este adecvat pentru abur saturat și condens până la o temperatură de 155 °C și o presiune de 5,5 bar.
Caracteristicile oțelului inoxidabil Geberit Mapress Versatil – pentru o gamă largă de aplicații
Versatil – pentru o gamă largă de aplicații
Datorită gamei noastre largi de dimensiuni ale țevilor, de la d16 la d108, caracteristicilor materialului din oțel inoxidabil și diverselor inele de etanșare, Geberit poate oferi soluții nu numai pentru sistemele tehnice de clădiri, ci și pentru numeroase alte aplicații din domeniul ingineriei instalațiilor industriale.
Potrivit pentru gaze combustibile
Sistemul Geberit Mapress din oțel inoxidabil poate fi utilizat într-o gamă largă de aplicații cu gaze. Pentru utilizarea cu gaze combustibile, oferim o gamă completă de racorduri presate cu inel de etanșare din HNBR de culoare galbenă, marcaj galben și capac de protecție galben.
Sistemul robust de conducte din oțel inoxidabil Geberit Mapress poate fi utilizat la presiuni de funcționare de până la 25 bar (în funcție de diametrul conductei).
Rezistență excelentă la coroziune
Geberit Mapress Oțel- Inox este un sistem de conducte fiabil, potrivit pentru o gamă largă de aplicații. Țevile și fitingurile de presare sunt fabricate din oțel inoxidabil și se remarcă prin rezistența excelentă la coroziune și prin caracteristicile igienice.
Sistemul Geberit Mapress Oțel- Inox este adecvat pentru dezinfectarea termică și chimică – atât în cazul în care acest lucru este impus de directive și reglementări, cât și în cazul în care rețeaua de alimentare este deja contaminată.
Compoziția optimă a componentelor aliajului asigură un nivel ridicat de fiabilitate a materialului și a sistemului. Țevile și fitingurile din oțel inoxidabil 1.4401 ale sistemului Geberit Mapress au un conținut minim de molibden de 2,3%, ceea ce le conferă o rezistență excepțională la coroziune.
Aveți întrebări? Suntem bucuroși să vă ajutăm.
Specialiștii noștri oferă consultanță proiectanților, instalatorilor și altor profesioniști cu privire la proiectele lor. Aceștia vor fi bucuroși să vă sfătuiască cu privire la modalitatea optimă de a vă stăpâni provocările actuale cu ajutorul produselor noastre.
Întrebări frecvente despre Geberit Mapress Oțel- inox
Pentru ce tipuri de materiale pot folosi Geberit Mapress din oțel inoxidabil?
Pe lângă apa potabilă, sistemul Geberit Mapress Oțel- inox poate fi utilizat pentru o gamă variată de medii gazoase și lichide. Puteți verifica rezistența chimică a sistemului Geberit Mapress din oțel inoxidabil folosind Geberit PipeSelect.
Care sunt diferențele dintre materialele pentru țevi 1.4404 și 1.4520/1.4521?
1.4404 (316L): Conține molibden pentru o rezistență sporită la coroziunea punctiformă
1.4521 (444): Feritic cu molibden, pentru o bună rezistență la cloruri și la fisuri de tensiune
Cum se comportă sistemul Geberit Mapress Oțel- inox în timpul dezinfectării termice?
Sistemul Geberit Mapress din oțel inoxidabil este adecvat pentru dezinfectarea termică și poate fi utilizat în aplicații cu cerințe stricte de igienă, inclusiv în instalațiile de apă potabilă din spitale, centre de îngrijire și hoteluri.
Ce efect are conținutul ridicat de molibden asupra oțelului inoxidabil Geberit Mapress?
Mai presus de toate, conținutul ridicat de molibden din oțelul inoxidabil Geberit Mapress (de exemplu, materialul 1.4401 / AISI 316) asigură o rezistență la coroziune și un nivel de igienă semnificativ îmbunătățite.
